Elek bükme ekranı-hassas susuzlaştırma ve verimli tarama için ideal bir çözüm

Elek viraj ekranıViraj ekranı veya dsm ekranı olarak da bilinen, kama tel destek çubuklarına paslanmaz çelik v-şekilli profil tellerin kaynağı ile üretilmektedir. Katıları sıvılardan çıkarmak veya kuru yem uygulamalarında katı/katı ayırma için sınıflandırma ve susuzlaştırma işlemleri için idealdir. Kömür yıkama endüstrisinde, elek bükme ekranları genellikle ağır orta siklonları takip eden birincil susuzlaştırma cihazı olarak kullanılır ve ince malzemelerden nemin hızlı ve etkili bir şekilde uzaklaştırılmasını sağlar ve sonraki tarama ve sınıflandırma işlemlerinin verimliliğini arttırır.

Qiusuo, çeşitli operasyonel gereksinimleri karşılamak için çeşitli bükme açıları, ark uzunlukları ve örgü açıklıkları ile elek bükme ekranları sağlar.

Two sieve bend screen samples are displayed on artificial grass

Özellikler

Tablo 1: şartname parametreleri
Açılar	45 °				60 °			120 °
Yarıçapı (mm)	1018	1527	2036	1018		1527	2036	1018	1527	2036
Ark uzunluğu (mm)	800	1200	1600	1066		1600	2132	2132	3198	4264
Genişlik (mm)	600 / 900 / 1000 / 1200 / 1500 / 1800 / 2000 / 2100 / 2200 / 2400 / 2700 / 3000/özelleştirilmiş
Yuva boyutu (mm)	0.25-1mm yuvası veya özelleştirilmiş
Destek çubuk tipi	Üçgen tel, yuvarlak çubuk, düz çubuk veya kare tel.
Destek çubuğu boyutu (mm)	2 × 4.5 / 2 × 9.5/özelleştirilmiş
Profil tel (mm)	0.5 × 1 / 0.75 × 1.3 / 1 × 2 /1.5 × 4 / 2 × 4 / 2.2 × 4.5 / 2.8 × 5 / 3 × 6 / 2.8 × 6.5 / 3.4 × 7.5

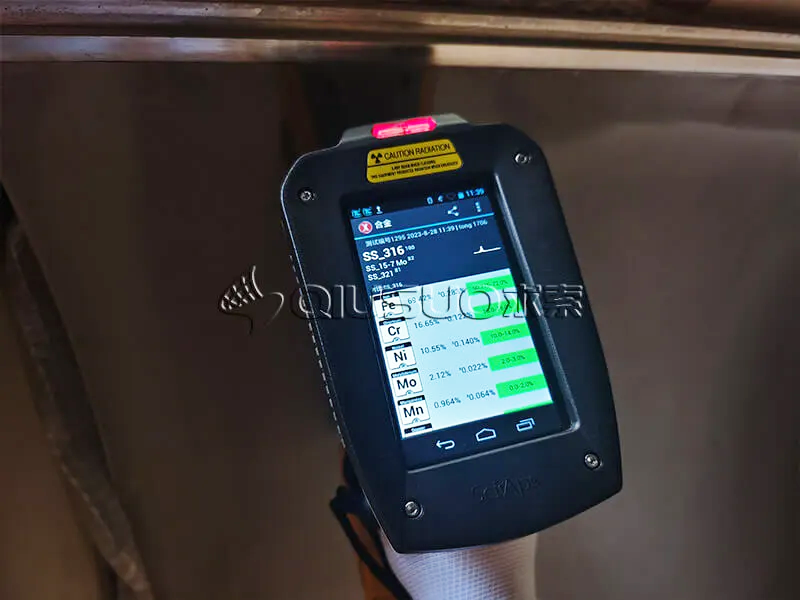

Tablo 2: malzeme parametreleri
Sınıf	Paslanmaz çelik tel kimyasal bileşimi (%)
Sınıf	C	Ni	Mn	Cr
304	≤ 0.08	8.0-10.5	≤ 2.0	18.0-20.0
321	≤ 0.08	9.0-12.0	≤ 2.0	17.0-19.0
316l	≤ 0.03	10.0-10.0	≤ 2.0	16.0-18.0

Kama tel ve destek çubuk tipi

Rendered image of wedge wire screen structure

Kama tel tipi

QS-V

QS-Q

QS-VD
Destek çubuk tipi

QS-S-VD

QS-S-Q

QS-S-WD

QS-S-RD

Elek bükme boyutları

Qiusuo elek bükme ekranları üç standart ark uzunluğundadır ve uygulama gereksinimlerinizi karşılamak için özelleştirilmiş elek bükme boyutları da sağlayabiliriz.

Sieve bend screen with 45° angle and 1018 mm radius drawing

800mm ark uzunluğu

Medya kurtarma için yaygın olarak kullanılır
Yükseklik kısıtlamaları olan alanlar için ideal

Sieve bend screen with 45° angle and 1527 mm radius drawing

1200mm ark uzunluğu

Maksimum drenajın gerekli olduğu yerlerde kullanılır, ancak yükseklik 1600mm uzunluğa izin vermez

Sieve bend screen with 45° angle and 2036 mm radius drawing

1600mm ark uzunluğu

Maksimum drenaj için
Herhangi bir besleme hatasının azaltılmış etkisi

Ürün teşhir

Qiusuo, uygulama ihtiyaçlarına ve gereksinimlerine göre tasarımda yardımcı olabilir, hızlı teslimat süreleri ile yüksek kaliteli, çok şartname elek bükme ekran ürünleri üretmek için kapsamlı deneyim ve uzmanlıktan yararlanabilir.

Display of multiple finished sieve bend screens

Front view of finished sieve bend screens

Özellikler

Tıkanmayan. V-şekilli profil telleri tarafından oluşturulan sürekli yuvalar, parçacıklar ve yuva arasında minimum temas sağlar ve tıkanmayı etkili bir şekilde en aza indirir.

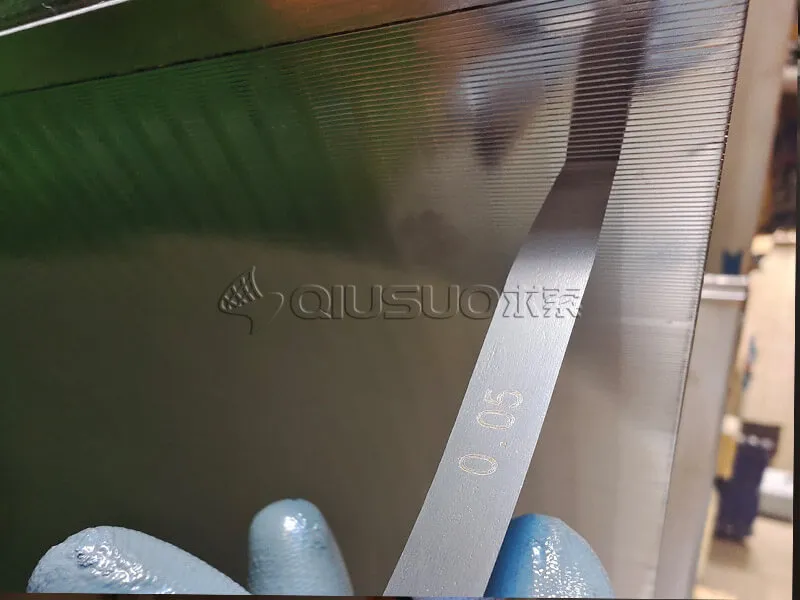

Yüksek filtrasyon doğruluğu. Açılış boşluğu hassas bir şekilde kontrol edilir ve yüksek tarama hassasiyeti gerektiren uygulamalar için uygundur.
Temizlemesi kolay. Ekran kazıma veya geri yıkama ile kolayca temizlenebilir.
Dayanıklı yapı. Profil telinin ve destek çubuğunun her kesişimi kaynaklanır ve bu da daha sağlam bir yapıya neden olur.
Esnek uygulama. Farklı ekipman yapılarını ve işlem gereksinimlerini karşılamak için çeşitli boyutlar ve yuva konfigürasyonları mevcuttur.

Uygulamalar

Elek bükme ekranları kömür, kimyasal ve çevre koruma endüstrilerinde yaygın olarak kullanılmaktadır. Öncelikle kömür yakıtlı enerji fabrikalarında ve madencilik tesislerinde ve sınıflandırma ve bulamaç geri kazanımında hareket eden malzemelerin ön susuzlaştırma, bulamaç işleme ve azaltıcı işlemleri için kullanılırlar. Ayrıca, ince parçacık malzemelerinin işlenmesi için hidrosiklonlar ile birlikte kullanılabilir, verimli sınıflandırma, susuzlaştırma, bulamaç tedavisi ve azalma sağlar.

Screening equipment equipped with sieve bend screens for dewatering operations

Sieve bend screen installed on screening equipment

Large sieve bend screen installed on screening equipment
