Kare örgü titreşimli ekran-madencilik için yüksek verimli, aşınmaya dayanıklı tarama çözümü

Kare örgü titreşimli ekran Madencilik, agregalar, kum, kömür ve ilgili endüstrilerde çeşitli titreşimli elek ekipmanlarında yaygın olarak kullanılan yapısal olarak sağlam ve yüksek verimli bir tarama ortamıdır. Yüksek kaliteli metal tellerden üretilen bu ekran, mükemmel gerilme mukavemeti ve üstün aşınma direnci sunar ve bu da büyük malzemelerin derecelendirilmesi ve orta ila kaba tarama uygulamaları için özellikle uygundur. Kare örgü tasarımı, ekranın açık alanını arttırır, böylece tarama verimliliğini ve işleme kapasitesini artırır.

Bu ürün serisi, farklı modeller ve tarama ekipmanlarının özellikleri ile uyumlu kullanıcı gereksinimlerine göre çeşitli tel çapı ve örgü boyutu kombinasyonlarında tedarik edilebilir.

Overall view of square mesh vibrating screen sample

Özellikler

Malzeme: 65mn çelik, paslanmaz çelik, orta karbonlu çelik, yüksek karbonlu çelik
Açılış/örgü boyutu: 1.25-200mm
Tel çapı: 0.8-19.05mm
Boyutu: Maksimum genişlik 3 m
Yüzey işleme: Ön galvaniz, post-galvanized, boyalı

Tablo 1: malzeme parametreleri
Sınıf	Karbon çelik tel kimyasal bileşimi (%)			Sınıf	Paslanmaz çelik tel kimyasal bileşimi (%)
Sınıf	C	Si	Mn	Sınıf	C	Ni	Mn	Cr
45	0.42-0.50	0.52-0.60	0.50-0.80	304	≤ 0.08	8.0-10.5	≤ 2.0	18.0-20.0
50	0.47-0.55			321	≤ 0.08	9.0-12.0	≤ 2.0	17.0-19.0
55	0.52-0.60			316l	≤ 0.03	10.0-10.0	≤ 2.0	16.0-18.0
60	0.57-0.65			2205	≤ 0.03	4.5-6.5	≤ 2.0	21.0-23.0
65	0.62-0.70			2207	≤ 0.03	6-8	≤ 1.2	24.0-26.0
70	0.67-0.75			310s	≤ 0.08	19.0-22.0	≤ 2.0	24.0-26.0
65mn	0.62-0.70		0.90-1.20	-	-	-	-	-
72a	0.70-0.75	0.15-0.75	0.30-0.60	-	-	-	-	-

Tablo 2: açıklıklar ve tel çaplarının kombinasyonu
Iç açılış/mm	Tel çapları/mm	Açık alan/%	Iç açılış/mm	Tel çapları/mm	Açık alan/%
1.25 1.25	0.8	37	8	2.5	58
1.6	0.8	44		3.15	51
1.6	1	38		4	44
2	1	44	9	3.15	55
2.5	1.25 1.25	44	10	3.15	58
2.5	1.6	37	10	4	51
3.15	1.6	44	11.2	4	54
3.55	2	41	12.5	2.5	69
4	1.8	48		4	57
4	2	44		5	51
4.5	2.5	41	14	2.5	72
5	2	51		4	60
	2.5	44		5	54
	3.15	38	16	2.5	75
5.6	2.5	48		4	64
6.3	2	58		5	58
	2.24	54	18	5	61
	2.8	48	18	6.3	55
	3.15	44	20	5	64
7.1	2	61	20	6.3	58
	2.8	51	-	-	-
	3.15	48	-	-	-

Dokuma desenleri

Schematic of double crimp weaving pattern for square mesh vibrating screen

Çift kıvrım

Schematic of flat top weaving pattern for square mesh vibrating screen

Düz üst

Schematic of lock crimp weaving pattern for square mesh vibrating screen

Kilit kıvrım

Kenar tipleri

Düz çengel kenarı

Reinforced shroud edge type line diagram

Takviyeli kefen kenarı

Double-folded reinforced edge shroud type line diagram

Çift katlı takviyeli örtü kenarı

End tension reinforced shroud edge type line diagram

Uç gerilimi takviyeli örtü kenarı

Inside reinforced formed edge type line diagram

Takviyeli kenarlı kenar içinde

Welded bent plate edge type line diagram

Kaynaklı bükülmüş plaka kenarı

Detay ekran

Qiusuo, uygulamalarınıza ve gereksinimlerinize göre tasarım desteği sağlayabilir, yüksek kaliteli ve hızlı teslimat ile geniş bir ürün yelpazesinde ürün üretmek için kapsamlı deneyim ve yeteneklerden yararlanabilir.

Square mesh vibrating screen aperture inspection

4.01mm diyafram ile 65mn ekran

Square mesh vibrating screen length measurement

120mm uzunluğunda 65mn ekran

Square mesh vibrating screen large aperture inspection

17.76mm diyafram ile 65mn ekran örgü

Özellikler

Yüksek yük taşıma kapasitesi ve yüksek mukavemet.
Mükemmel darbe ve çekme direnci.
Geniş açık alan.
Azaltılmış tıkanma.
Olağanüstü aşınma, sıcaklık ve hava direnci.
Asitlere, alkalilere ve korozyona dayanıklıdır.
Genişletilmiş servis ömrü.

Vaka çalışmaları

Müşteri vaka çalışmalarımız sayesinde, olağanüstü ürün kalitesi ve işçiliğimizin derinlemesine bir anlayış kazanabilir ve kare örgü titreşimli ekranlarımızın üstün performansını deneyimleyebilirsiniz.

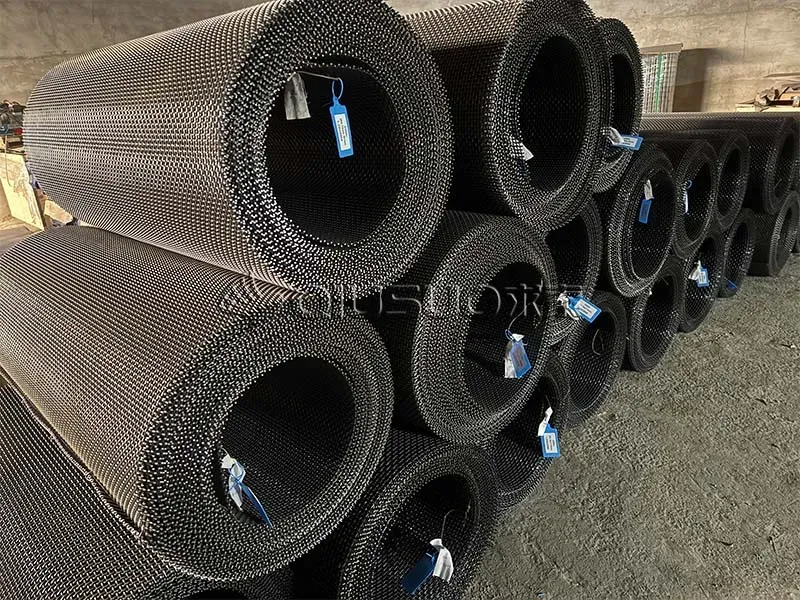

A pile of 65Mn crimped wire mesh with a drawing on the top

Close-up detail of 65Mn metal square mesh screen

Uygulamalar

Titreşimli elek makineleri için ideal, madencilik, taş ocakçılığı ve toplama üretim endüstrilerinde çeşitli kumlar, çakıllar, kömür, taşlar, kayalar ve diğer hammaddelerin verimli bir şekilde taranmasını ve derecelendirilmesini sağlar.

Application of square mesh vibrating screen in screening equipment for sand and gravel processing

Kum taraması

Application of square mesh vibrating screens in screening equipment for crushing and screening processes

Cevher taraması

Application of square mesh vibrating screens in screening equipment for gravel processing

Çakıl tarama
