Металлическая проволочная сетка

Дом Продукты Металлическая проволочная сетка Добыча Экран МедиаПлощадь сетки вибрационные экраны

Вибрационный грохот с квадратной сеткой-высокоэффективное, износостойкое решение для скрининга для горнодобывающей промышленности

Площадь сетки вибрируя экран Структурно крепкое и сильно эффективное средство скрининга, широко используемое в различном оборудовании вибрируя экрана через минирование, компоситы, песок, уголь, и родственные индустрии. Изготовленный от высококачественных проводов металла, этот экран предлагает превосходную прочность на растяжение и главное сопротивление носки, делая его особенно хорошо одетым для больших материалов сортируя и средства к грубым применениям скрининга. Квадратный дизайн сетки увеличивает открытую местность экрана, таким образом улучшая эффективность и перерабатывающие мощности скрининга.

Эту серию продуктов можно поставить в разнообразие комбинациях диаметра провода и размера сетки согласно требованиям к потребителя, совместимых с различными моделями и спецификациями оборудования скрининга.

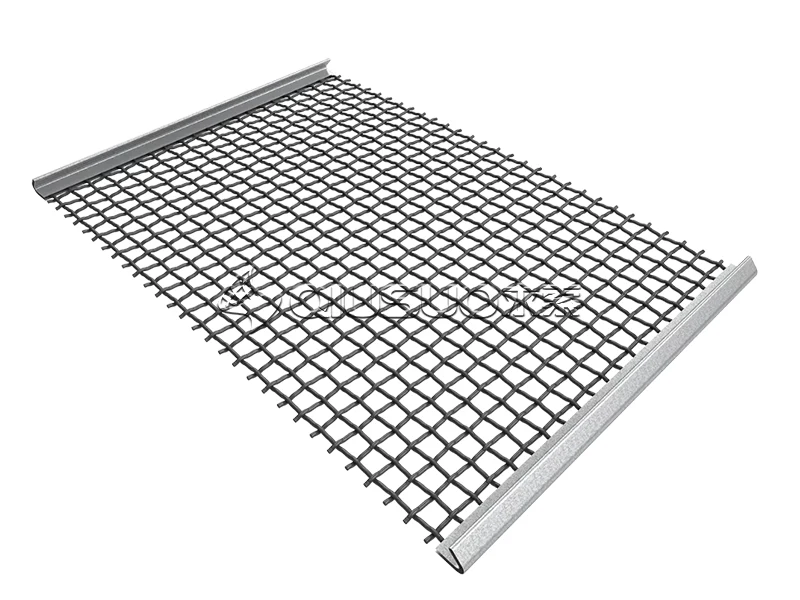

Overall view of square mesh vibrating screen sample

Технические характеристики

Материал: 65Mn сталь, нержавеющая сталь, среднеуглеродистая сталь, высокоуглеродистая сталь
Размер отверстия/сетки: 1,25-200 мм
Диаметр проволоки: 0,8-19,05 мм
Размер: Максимальная ширина 3 м
Обработка поверхности: Пре-гальванизированный, пост-гальванизированный, покрашенный

Таблица 1: Параметры материала
Класс	Химический состав стальной проволоки углерода (%)			Класс	Химический состав провода нержавеющей стали (%)
Класс	С	Си	Mn	Класс	С	Ni	Mn	Cr
45	0,42-0,50	0,52-0,60	0,50-0,80	304	≤ 0,08	8,0-10,5	≤ 2,0	18,0-20,0
50	0,47-0,55			321	≤ 0,08	9,0-12,0	≤ 2,0	17,0-19,0
55	0,52-0,60			316L	≤ 0,03	10,0-14,0	≤ 2,0	16,0-18,0
60	0,57-0,65			2205	≤ 0,03	4,5-6,5	≤ 2,0	21,0-23,0
65	0,62-0,70			2207	≤ 0,03	6-8	≤ 1,2	24,0-26,0
70	0,67-0,75			310S	≤ 0,08	19,0-22,0	≤ 2,0	24,0-26,0
65Mn	0,62-0,70		0,90-1,20	-	-	-	-	-
72А	0,70-0,75	0,15-0,75	0,30-0,60	-	-	-	-	-

Таблица 2: Комбинация отверстий и диаметров проволоки
Внутреннее отверстие/мм	Диаметры провода/мм	Открытая область/%	Внутреннее отверстие/мм	Диаметры провода/мм	Открытая область/%
1,25	0,8	37	8	2,5	58
1,6	0,8	44		3,15	51
1,6	1	38		4	44
2	1	44	9	3,15	55
2,5	1,25	44	10	3,15	58
2,5	1,6	37	10	4	51
3,15	1,6	44	11,2	4	54
3,55	2	41	12,5	2,5	69
4	1,8	48		4	57
4	2	44		5	51
4,5	2,5	41	14	2,5	72
5	2	51		4	60
	2,5	44		5	54
	3,15	38	16	2,5	75
5,6	2,5	48		4	64
6,3	2	58		5	58
	2,24	54	18	5	61
	2,8	48	18	6,3	55
	3,15	44	20	5	64
7,1	2	61	20	6,3	58
	2,8	51	-	-	-
	3,15	48	-	-	-

Ткачество Узоры

Schematic of double crimp weaving pattern for square mesh vibrating screen

Двойной Кримп

Schematic of flat top weaving pattern for square mesh vibrating screen

Плоский верх

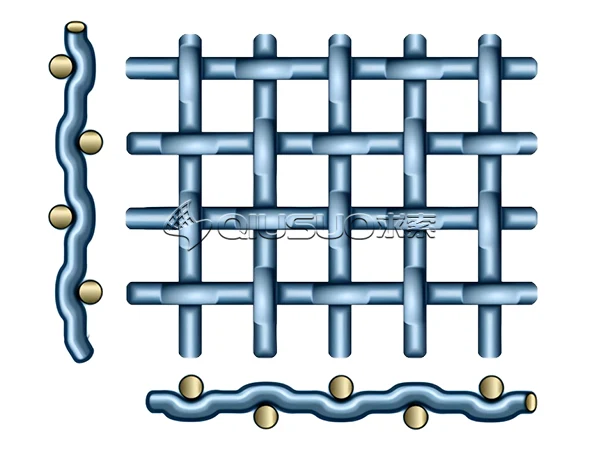

Schematic of lock crimp weaving pattern for square mesh vibrating screen

Кримп замка

Типы кромок

Обычный зацепил край

Reinforced shroud edge type line diagram

Усиленная кромка кожуха

Double-folded reinforced edge shroud type line diagram

Двух-сложенный усиленный край кожуха

End tension reinforced shroud edge type line diagram

Конец Напряжение Усиленный край кожуха

Inside reinforced formed edge type line diagram

Внутри усиленный сформированный край

Welded bent plate edge type line diagram

Сварные Бент Плиты Край

Подробный дисплей

QIUSUO может обеспечить поддержку проектирования на основе ваших приложений и требований, используя большой опыт и возможности для производства продукции в широком диапазоне спецификаций, с высоким качеством и быстрой доставкой.

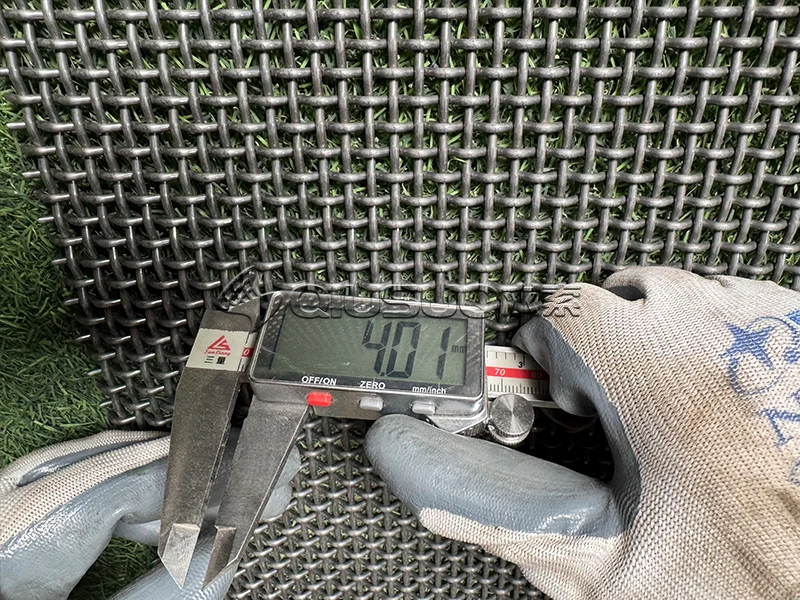

Square mesh vibrating screen aperture inspection

Экран 65Mn с апертурой 4,01 мм

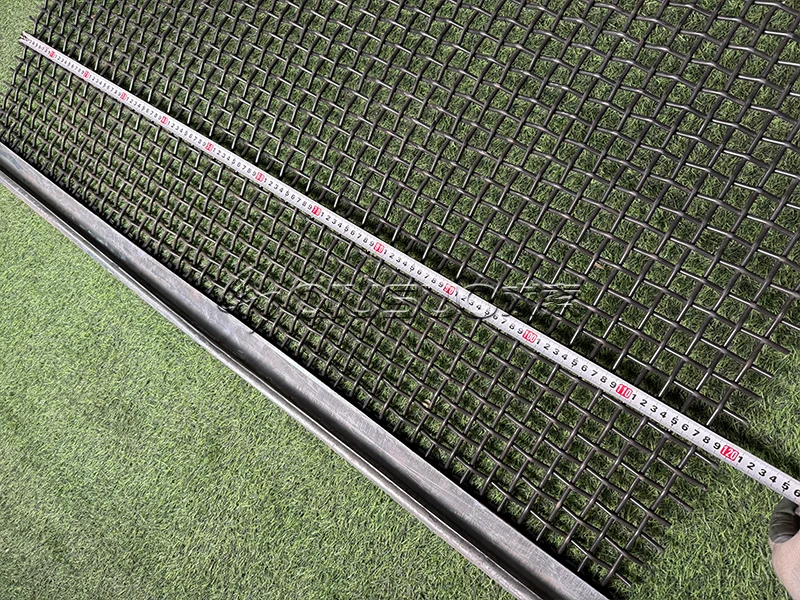

Square mesh vibrating screen length measurement

Экран 65Mn с длиной 120 мм

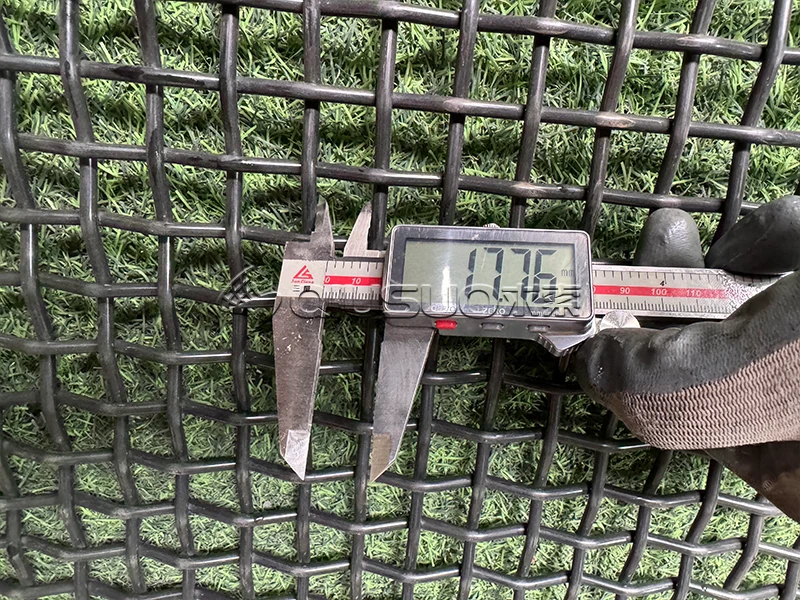

Square mesh vibrating screen large aperture inspection

Сетка экрана 65 млн с апертурой 17,76 мм

Особенности

Высокая несущая способность и высокая прочность.
Отличная ударопрочность и устойчивость к растяжению.
Большая открытая территория.
Снижение засорения.
Превосходная износостойкость, устойчивость к температурам и погодным условиям.
Устойчив к кислотам, щелочам и коррозии.
Увеличенный срок службы.

Тематические исследования

Благодаря нашим тематическим исследованиям клиентов вы можете получить глубокое понимание нашего исключительного качества продукции и мастерства, а также испытать превосходную производительность наших вибрирующих грохотов с квадратной сеткой.

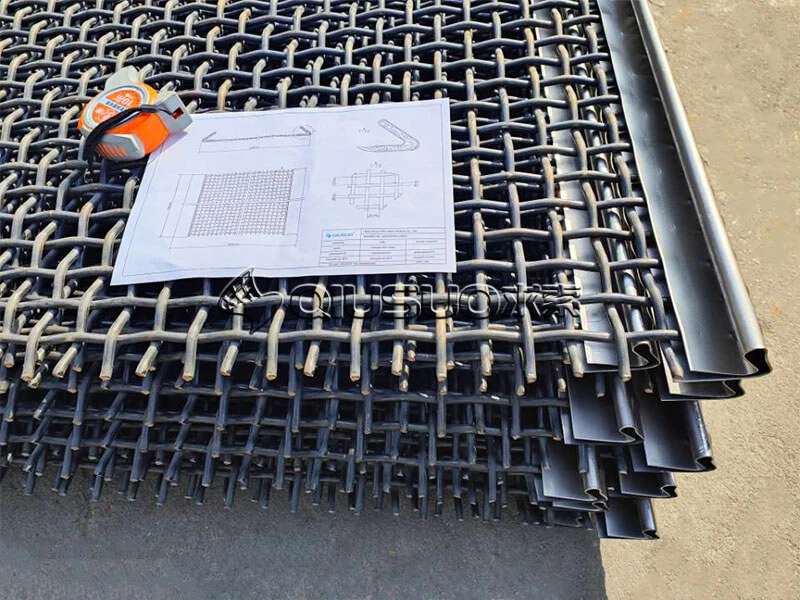

A pile of 65Mn crimped wire mesh with a drawing on the top

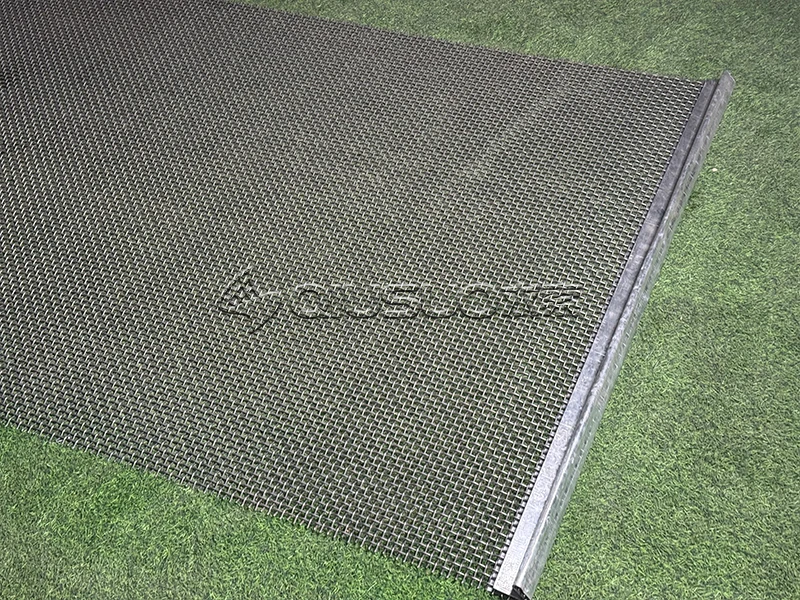

Close-up detail of 65Mn metal square mesh screen

Применения

Идеал для машин вибрируя экрана, он включает эффективный скрининг и сортируя различных песков, гравия, угля, камней, утесов, и другого сырья в минировании, карьеров, и совокупных индустриях продукции.

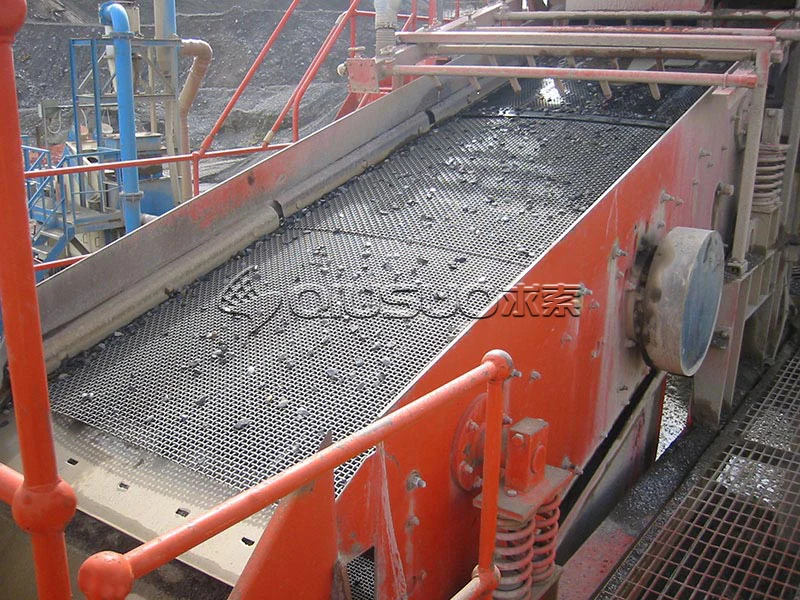

Application of square mesh vibrating screen in screening equipment for sand and gravel processing

Песочный скрининг

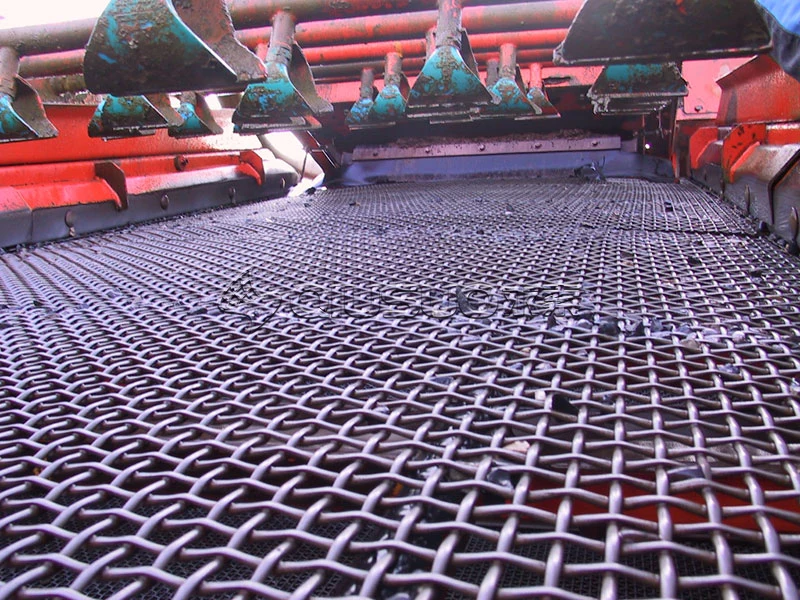

Application of square mesh vibrating screens in screening equipment for crushing and screening processes

Скрининг руды

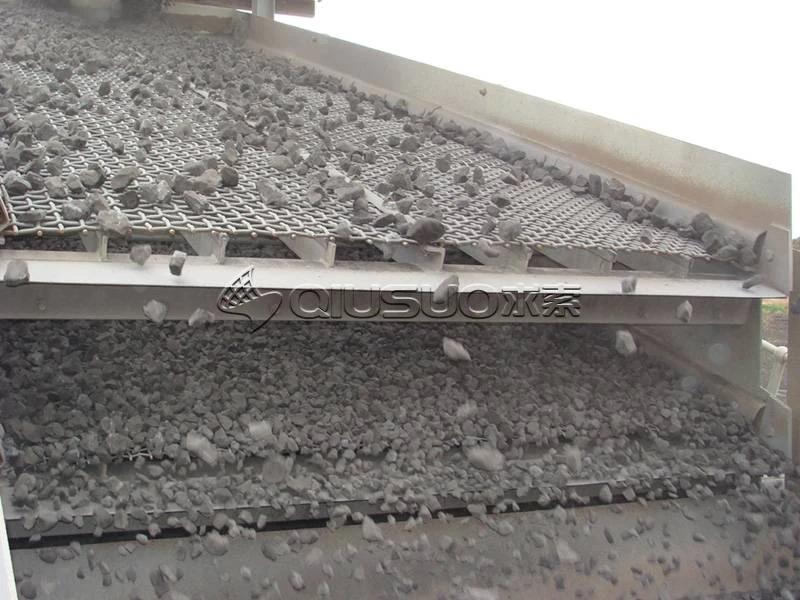

Application of square mesh vibrating screens in screening equipment for gravel processing

Скрининг гравия
