Вибрирующий грохот с прорезями-разработан для эффективной сортировки и высокой пропускной способность

Щелевые сетчатые вибрационные грохоты Высокоэффективная экранирующая среда, специально разработанная для влажных, липких материалов, нерегулярных частиц и материалов, которые трудно экранировать. Обладая продольными или поперечными щелевидными отверстиями, он эффективно снижает риск засорения и увеличивает пропускную способность материала. Он широко применяется в горнодобывающей, агрегатной, угольной, цементной, металлургической и смежных отраслях промышленности.

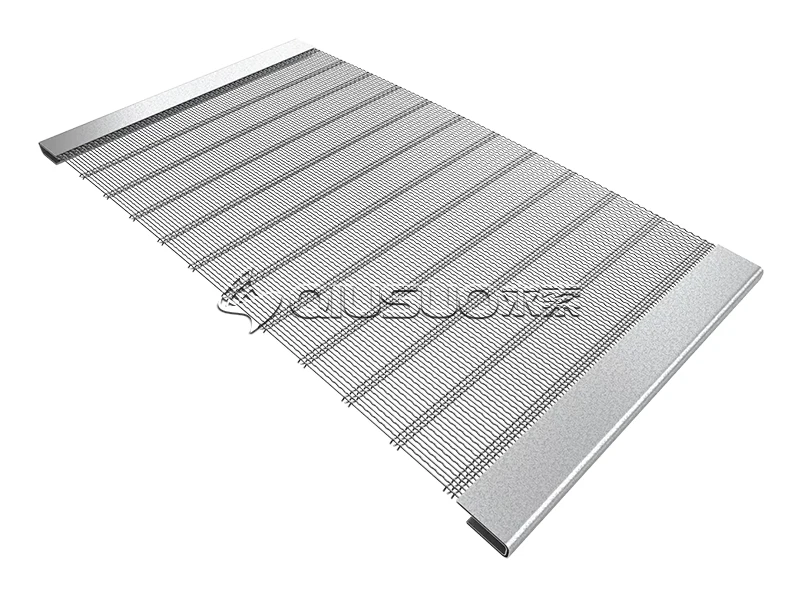

Overall view of slotted mesh vibrating screen sample

Технические характеристики

Материал: 65Mn сталь, нержавеющая сталь, среднеуглеродистая сталь, высокоуглеродистая сталь
Размер отверстия/слота: 0,9 × 31,75-190,5 × 152,4 мм
Диаметр проволоки: 0,5-19,05 мм
Размеры: Максимальная ширина 3 м

Таблица 1: Параметры материала
Класс	Химический состав стальной проволоки углерода (%)			Класс	Химический состав провода нержавеющей стали (%)
Класс	С	Си	Mn	Класс	С	Ni	Mn	Cr
45	0,42-0,50	0,52-0,60	0,50-0,80	304	≤ 0,08	8,0-10,5	≤ 2,0	18,0-20,0
50	0,47-0,55			321	≤ 0,08	9,0-12,0	≤ 2,0	17,0-19,0
55	0,52-0,60			316L	≤ 0,03	10,0-14,0	≤ 2,0	16,0-18,0
60	0,57-0,65			2205	≤ 0,03	4,5-6,5	≤ 2,0	21,0-23,0
65	0,62-0,70			2207	≤ 0,03	6-8	≤ 1,2	24,0-26,0
70	0,67-0,75			310S	≤ 0,08	19,0-22,0	≤ 2,0	24,0-26,0
65Mn	0,62-0,70		0,90-1,20	-	-	-	-	-
72А	0,70-0,75	0,15-0,75	0,30-0,60	-	-	-	-	-

Таблица 2: Диаметры апертуры и провода сочетания из
Сетчатая апертура	Диаметр провода	Длинная сторона	Узор сетки
Мм	Мм	Мм	Тройной Шют Щелевые Одиночный шлиц
8-30	Φ3-φ12	30-150
6-10	Φ2.3-φ4	20-100
3-5	Φ1,5-φ3, 0	6-50
2-3	Φ1,5-φ2, 0	5-50
1-2	Φ1, φ1.2	4-25

Ткачество Узоры

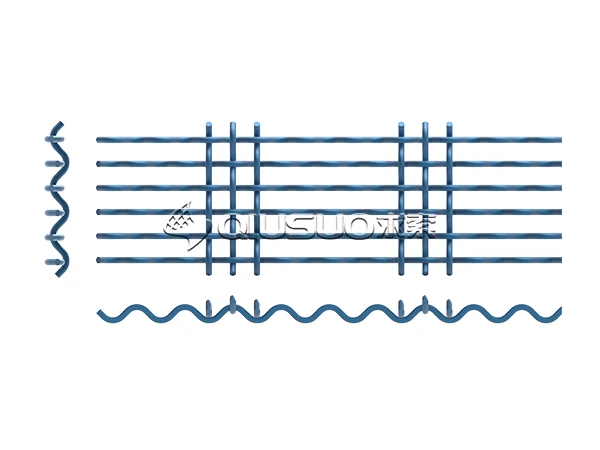

Crimped weaving pattern of slotted mesh vibrating screen

Гофрированная сетка с прорезями

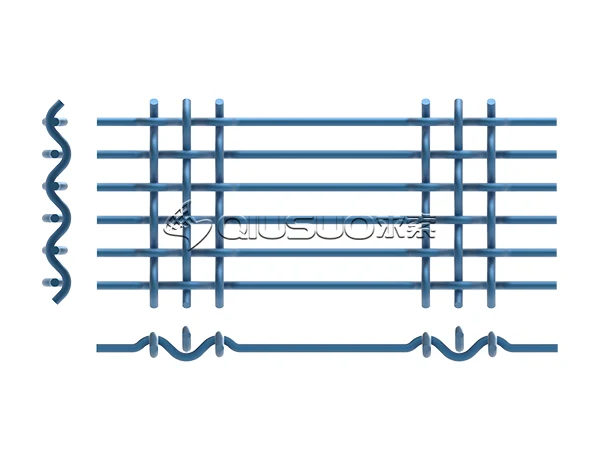

Flat weave pattern of slotted mesh vibrating screen

Щелевая плоская проволочная сетка

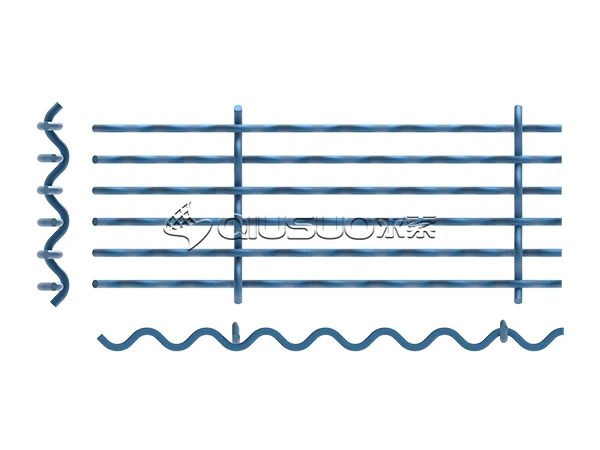

Single shute crimped weave pattern of slotted mesh vibrating screen

Одиночная промежуточная гофрированная сетка Shute

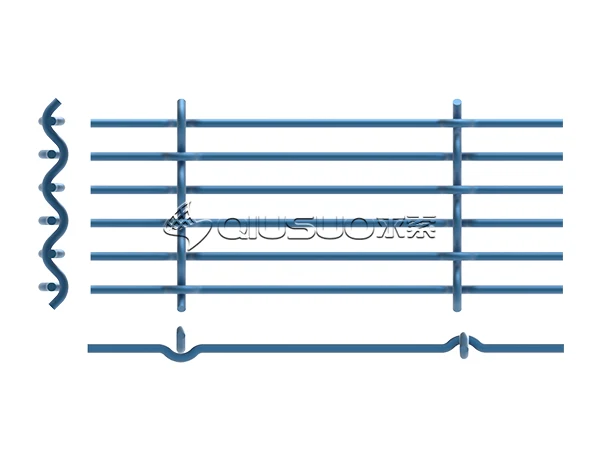

Single shute iinter-flat weave pattern of slotted mesh vibrating screen

Одиночная сетка шута интер-квартира гофрированная

Типы кромок

Обычный зацепил край

Reinforced shroud edge type line diagram

Усиленная кромка кожуха

End tension reinforced shroud edge type line diagram

Конец Напряжение Усиленный край кожуха

Inside reinforced formed edge type line diagram

Внутри усиленный сформированный край

Дисплей продукта

Через наши реальные витрины продуктов заказа клиента, вы можете выучить наше превосходное качество продукции и процесс углубленный, и чувствовать качество и способность наших прорезанных сетчатых вибрируя экранов.

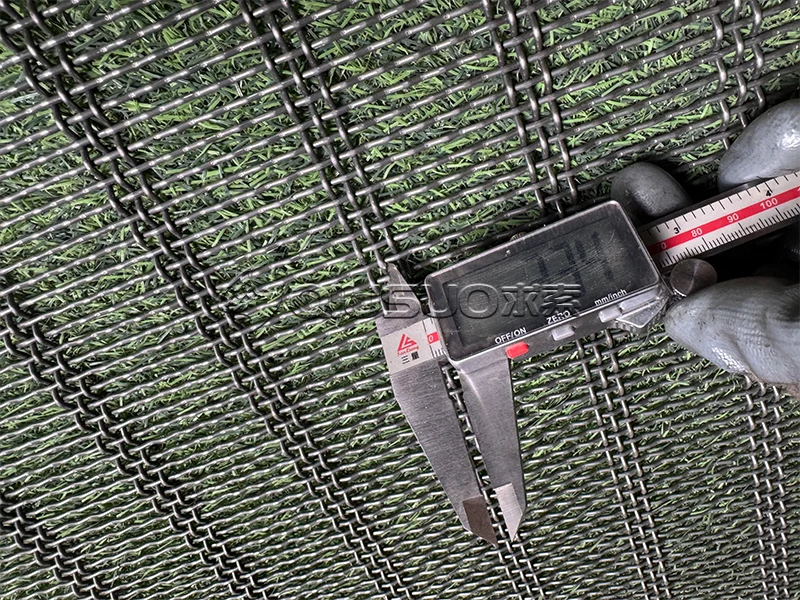

Aperture inspection at the strip connection of slotted mesh vibrating screen

Диафрагма при соединении полосы: 3,34 мм

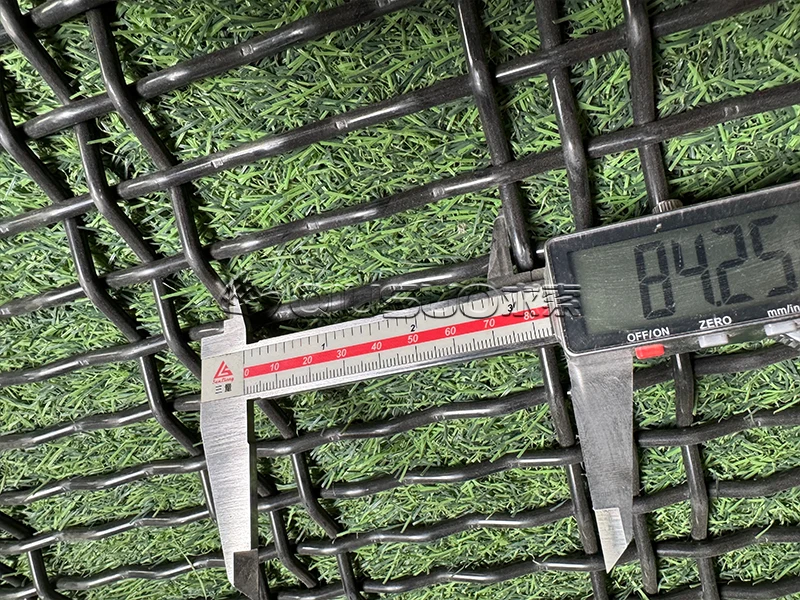

Mesh opening length measurement of slotted mesh vibrating screen

Длина сетки: 84,25 мм

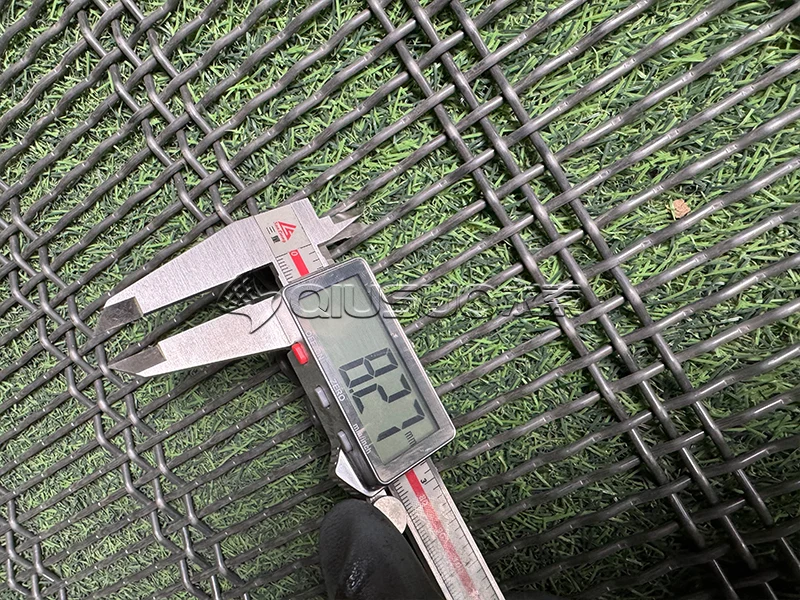

Slotted mesh vibrating screen aperture width measurement

Ширина сетки: 8,27 мм

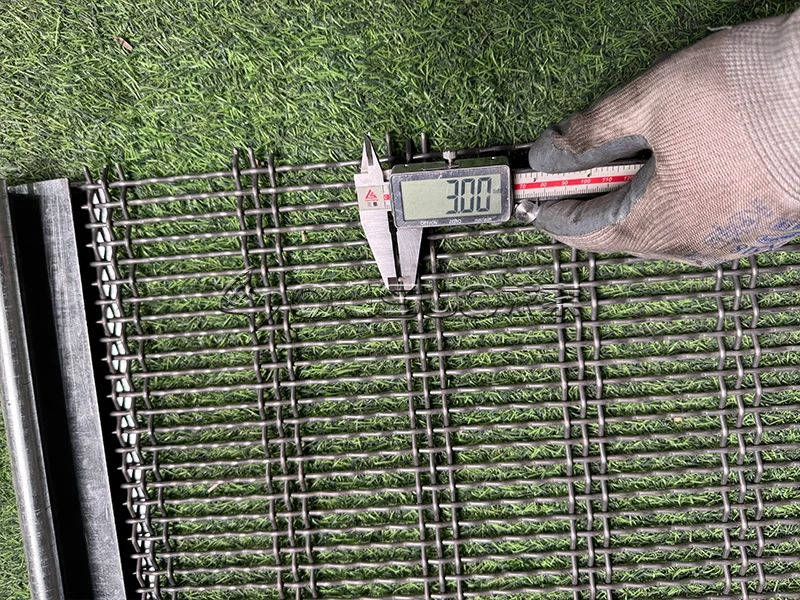

Slotted mesh vibrating screen wire diameter measurement

Диаметр проволоки: 3,00 мм

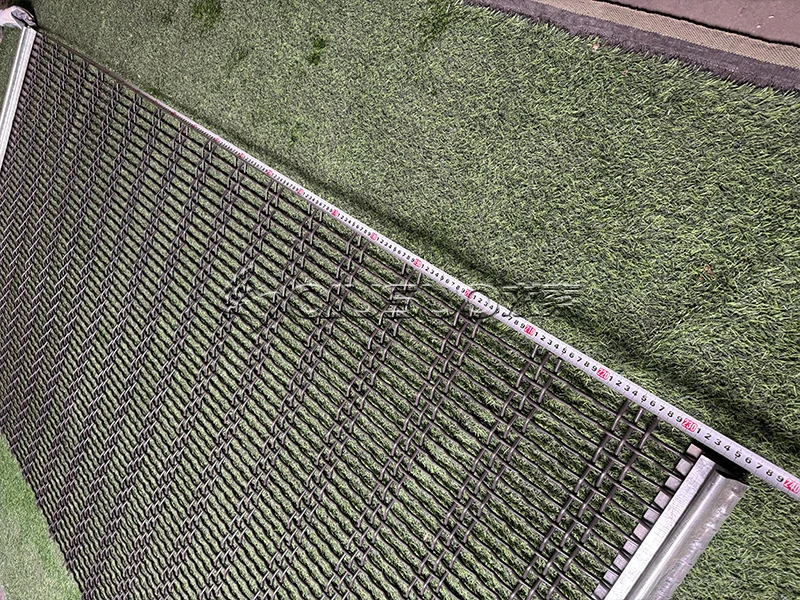

Slotted mesh vibrating screen width measurement

Ширина сетки экрана: 2370 мм

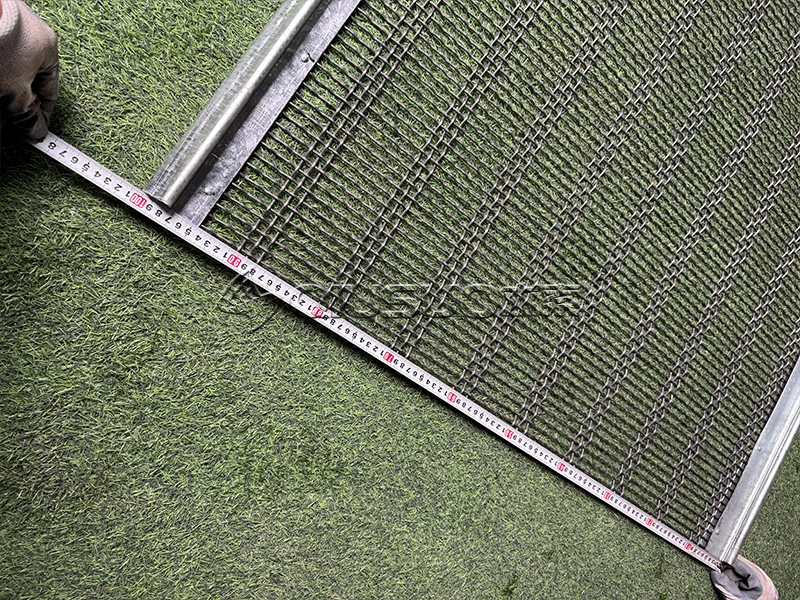

Slotted mesh vibrating screen length measurement

Ширина сетки экрана: 1000 мм

Особенности

Большая открытая местность для улучшенного представления само-чистки.
Уменьшите засорение при просеивании влажных материалов.
Разработан для повышения эффективности скрининга и минимизации мертвых зон.
Увеличьте эффективный срок службы сетчатой сетки.
Доступный в различных отверстиях и размерах соотвествовать ваши.

Применения

Щелевые сетки вибрируя экраны использованы в широком диапазоне применений требуя разъединения тверд-жидкости. Наиболее распространенные виды использования включают:

Бурение скважин на воду
Щелевые сетчатые вибрационные грохоты широко используются при бурении скважин на воду для фильтрации песка и других мелких частиц из воды.
Горнодобывающая промышленность
В горнодобывающей промышленности, прорезанные экраны сетки вибрируя использованы для того чтобы фильтровать частицы от бурового раствора и других жидкостей. Они также применяются в переработке минерального сырья для удаления нежелательных частиц и примесей.
Нефть & природный газ промышленность
Щелевые сетки вибрируя экраны использованы в нефтяной и газовой промышленности для того чтобы фильтровать песок и другие частицы от сверля жидкостей.
