Металлическая проволочная сетка

Дом Продукты Металлическая проволочная сетка Добыча Экран МедиаСито Бенд Экраны

Сито-сгибы-идеальное решение для точного обезвоживания и эффективного скрининга

Сито изгиб сита, Также известный как экран загиба или экран ДСМ, изготовлен путем сваривать провода профиля нержавеющей стали В-образные на штанги поддержки провода клина. Он идеально подходит для классификации и обезвоживания операций по удалению твердых частиц из жидкостей или для разделения твердых/твердых веществ в сухих кормах. В промышленности по промывке угля ситовые экраны обычно используются в качестве основного устройства для обезвоживания после тяжелых и средних циклонов, что позволяет быстро и эффективно удалять влагу из тонких материалов и повышать эффективность последующих процессов скрининга и классификации.

QIUSUO предоставляет сито изгиб экраны с различными углами изгиба, длины дуги, и сетки отверстия для удовлетворения различных эксплуатационных требований.

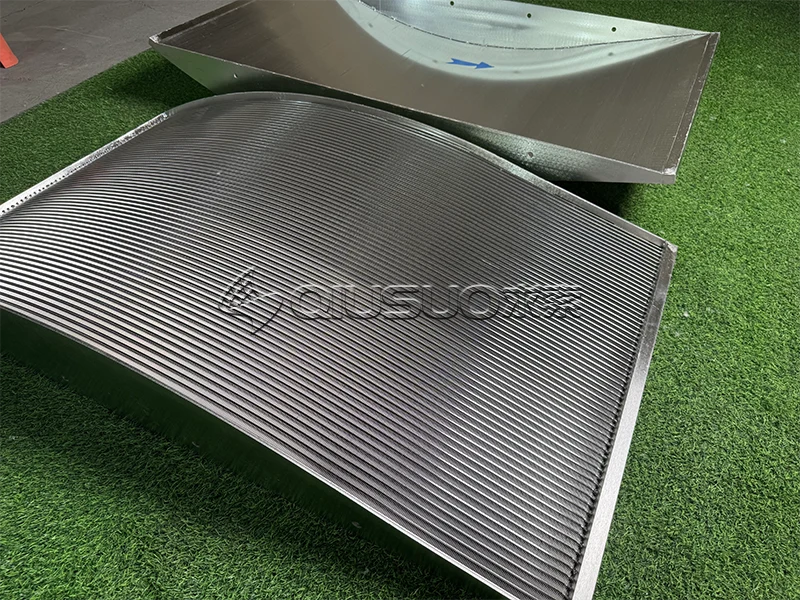

Two sieve bend screen samples are displayed on artificial grass

Технические характеристики

Таблица 1: Параметры спецификации
Углы	45 °				60 °			120 °
Радиус (мм)	1018	1527	2036	1018		1527	2036	1018	1527	2036
Длина дуги (мм)	800	1200	1600	1066		1600	2132	2132	3198	4264
Ширина (мм)	600 / 900 / 1000 / 1200 / 1500 / 1800 / 2000 / 2100 / 2200 / 2400/2700/3000/подгонянный
Размер слота (мм)	Слот 0,25-1 мм или подгонянный
Тип опорного стержня	Треугольный провод, круглый стержень, плоский стержень или квадратный провод.
Размер опорного стержня (мм)	Подгонянное 2 × 4,5/2 × 9,5/
Провод профиля (мм)	0,5 × 1/0,75 × 1,3/1 × 2/1,5 × 4 / 2 × 4/2,2 × 4,5/2,8 × 5 / 3 × 6/2,8 × 6,5/3,4 × 7,5

Таблица 2: Параметры материала
Класс	Химический состав провода нержавеющей стали (%)
Класс	С	Ni	Mn	Cr
304	≤ 0,08	8,0-10,5	≤ 2,0	18,0-20,0
321	≤ 0,08	9,0-12,0	≤ 2,0	17,0-19,0
316L	≤ 0,03	10,0-14,0	≤ 2,0	16,0-18,0

Тип провода клина & штанги поддержки

Rendered image of wedge wire screen structure

Тип провода клина

QS-V

QS-Q

QS-VD
Тип опорного стержня

QS-S-VD

QS-S-Q

QS-S-WD

QS-S-RD

Размеры изгиба сита

QIUSUO сита изгиб экраны доступны в трех стандартных длин дуги, и мы можем также предоставить индивидуальные размеры сгиба сита для удовлетворения ваших требований приложения.

Sieve bend screen with 45° angle and 1018 mm radius drawing

Длина дуги 800 мм

Обычно используется для восстановления мультимедиа
Идеально подходит для зон с ограничениями по высоте

Sieve bend screen with 45° angle and 1527 mm radius drawing

Длина дуги 1200 мм

Используется там, где требуется максимальный дренаж, но высота не позволяет развивать длину 1600 мм.

Sieve bend screen with 45° angle and 2036 mm radius drawing

Длина дуги 1600 мм

Для максимального дренажа
Уменьшенный эффект любой ошибки подачи

Дисплей продукта

QIUSUO может помочь в проектировании, основанном на потребностях и требованиях приложений, используя большой опыт и знания для производства высококачественных продуктов с гибким ситом с несколькими спецификациями и быстрыми сроками доставки.

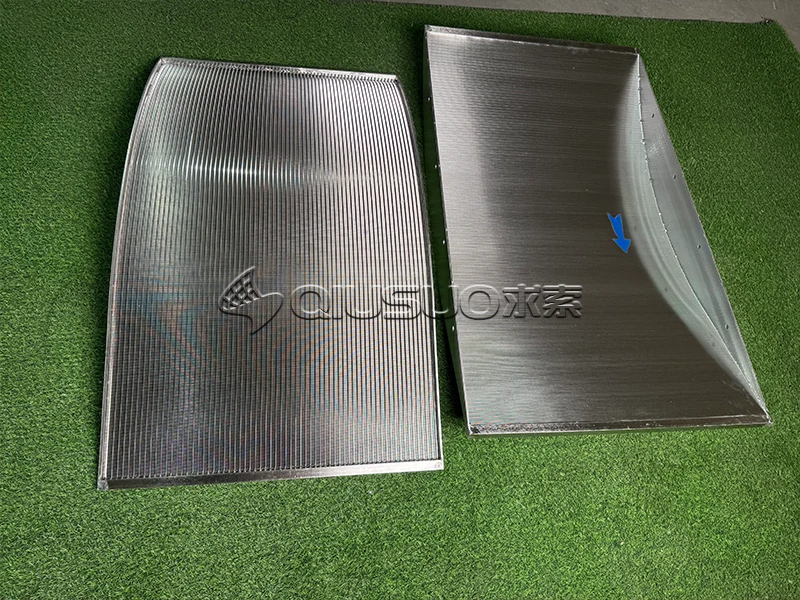

Display of multiple finished sieve bend screens

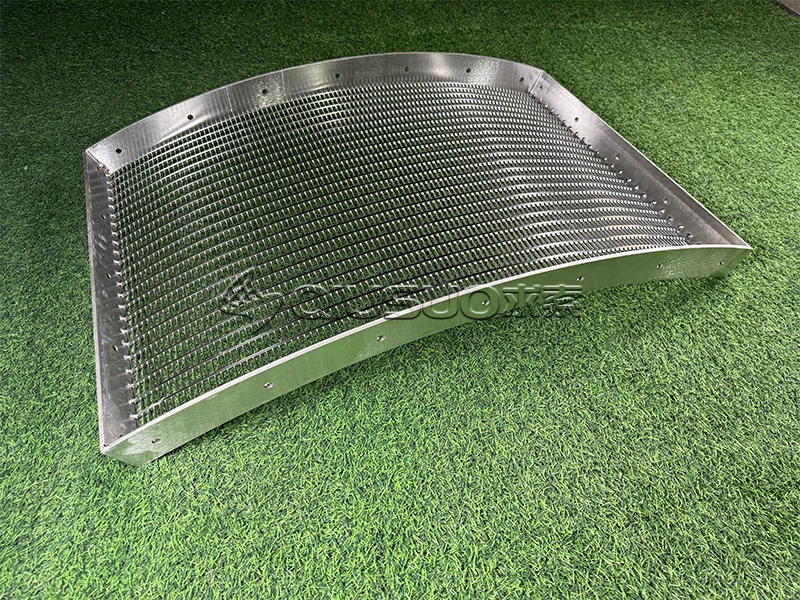

Front view of finished sieve bend screens

Особенности

Не-закупоривать. Непрерывные прорези, образованные проводами V-образного профиля, обеспечивают минимальный контакт между частицами и прорезью, эффективно сводя к минимуму засорение.
Высокая точность фильтрации. Зазор отверстия точно проконтролирован, делая его соответствующим для применений требуя высокой точности скрининга.
Легко чистить. Экран можно легко очистить соскоблением или обратной промывкой.
Прочная конструкция. Каждое пересечение профильной проволоки и опорной штанги сваривается, что приводит к более прочной конструкции.
Гибкое применение. Разнообразие размеры и конфигурации слота имеют в распоряжении приспособить различные структуры оборудования и отростчатых требований.

Случаи Дисплей

Через случаи клиента, вы можете выучить наше превосходное качество продукции и процесс в глубину, и чувствовать качество экрана загиба сита.

SS304 сито Бенд экран

120 Градусы 50 микронов экрана DSM для скрининга крахмала

This is the back of 2100 mm length stainless steel DSM screen

Экран DSM для изготовления сахара

water torch is washing and cleaning the oils on the120° Static Starch DSM Screen

120 ° статический экран крахмала DSM

Применения

Сито изгиб экраны широко используются в угольной, химической и охраны окружающей среды промышленности. Они в основном используются для предварительного обезвоживания, обработки навозной жижи и операций удаления шлама движущихся материалов на угольных электростанциях и горнодобывающих предприятиях, а также для классификации и извлечения навозной жижи. Они также могут использоваться в сочетании с гидроциклонами для обработки мелкодисперсных материалов, что обеспечивает эффективную классификацию, обезвоживание, обработку суспензии и обезшламливание.

Screening equipment equipped with sieve bend screens for dewatering operations

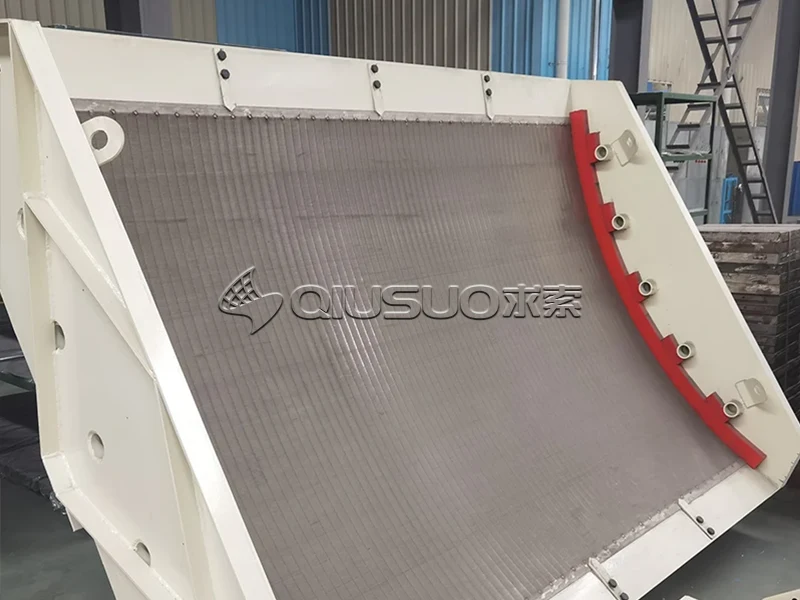

Sieve bend screen installed on screening equipment

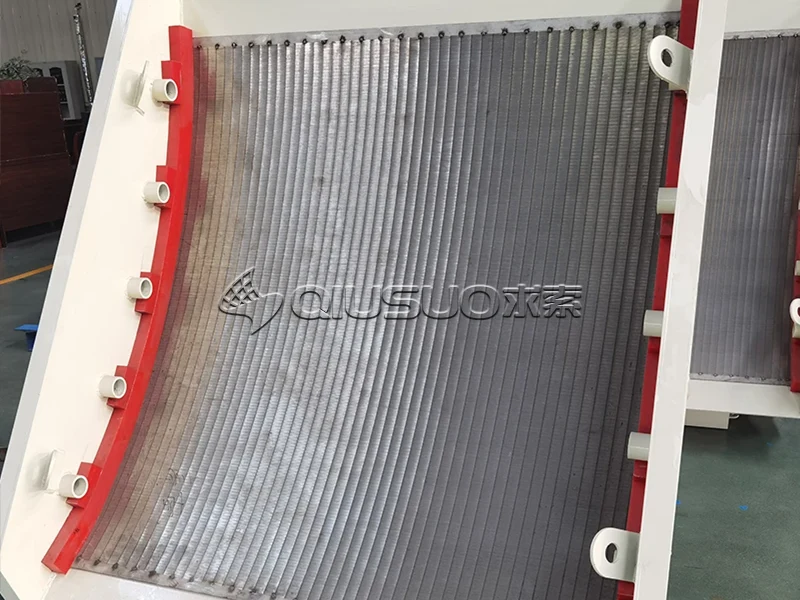

Large sieve bend screen installed on screening equipment

Контроль качества

QIUSUO стремится поставлять сито с изгибом высшего качества. Наш строгий процесс контроля качества гарантирует, что вы получите надежный продукт, соответствующий самым высоким стандартам.

The material of the sieve bend screen is being measured.

Тест PMI

Measurement of the size of the sieve bend screen.

Проверка слота
