Панели экрана Polywedge-Скрининг точности & Dewatering решение

Поликлиновая экранная панель Представляет собой составную экранирующая среду. Он состоит из равномерно размеченных проводов клина сваренных в поверхность скрининга, внешне помещенный с слоем полиуретана защитным или поддержанный рамкой полиуретана. Этот дизайн совмещает высокую эффективность открытой местности и дренажа полиуретана с исключительным сопротивлением носки проводов клина, значительно увеличивая общие сопротивление ссадины, коррозионную устойчивость, и срок службы. Он отличается равномерными отверстиями для слотов, отличной износостойкостью и коррозионной стойкостью, а также отличными характеристиками обезвоживания и удаления известки, что делает его очень подходящим для приложений, требующих как точности скрининга, так и долговечности в сложных условиях эксплуатации.

Технические характеристики

Таблица 1: Параметры спецификации
Технические характеристики (мм)	305 × 305 мм, 305 × 610 мм
Размер слота (мм)	Слот 0,25-1 мм или подгонянный
Тип опорного стержня	Треугольный провод, круглый стержень, плоский стержень или квадратный провод.
Размер опорного стержня (мм)	Подгонянное 2 × 4,5/2 × 9,5/
Провод профиля (мм)	0,5 × 1/0,75 × 1,3/1 × 2/1,5 × 4 / 2 × 4/2,2 × 4,5/2,8 × 5 / 3 × 6/2,8 × 6,5/3,4 × 7,5

Таблица 2: Параметры материала
Класс	Химический состав провода нержавеющей стали (%)
Класс	С	Ni	Mn	Cr
304	≤ 0,08	8,0-10,5	≤ 2,0	18,0-20,0
321	≤ 0,08	9,0-12,0	≤ 2,0	17,0-19,0
316L	≤ 0,03	10,0-14,0	≤ 2,0	16,0-18,0

Тип провода клина & штанги поддержки

Rendered image of wedge wire screen structure

Тип провода клина

QS-V

QS-Q

QS-VD
Тип опорного стержня

QS-S-VD

QS-S-Q

QS-S-WD

QS-S-RD

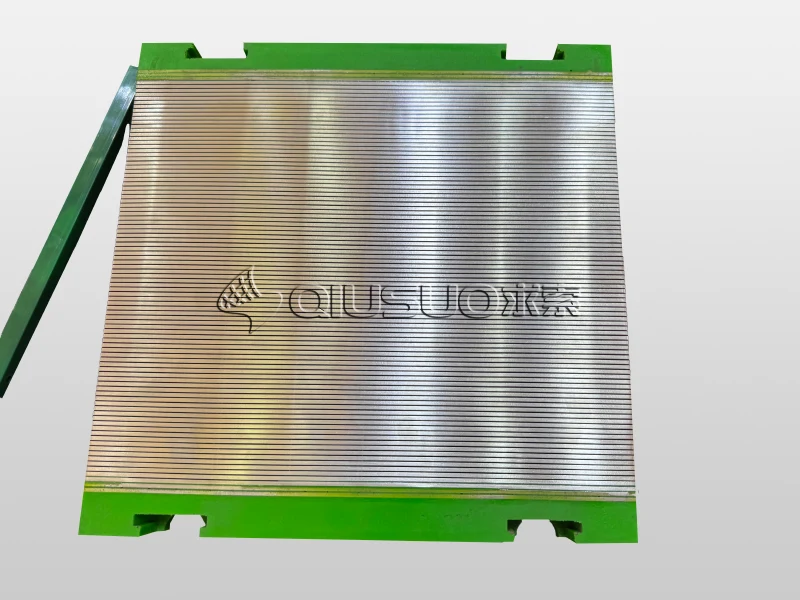

Дисплей продукта

QIUSUO может помочь в проектировании на основе потребностей и требований приложений, используя большой опыт и знания для производства высококачественных продуктов из поликлиновых экранов с несколькими спецификациями и быстрыми сроками доставки.

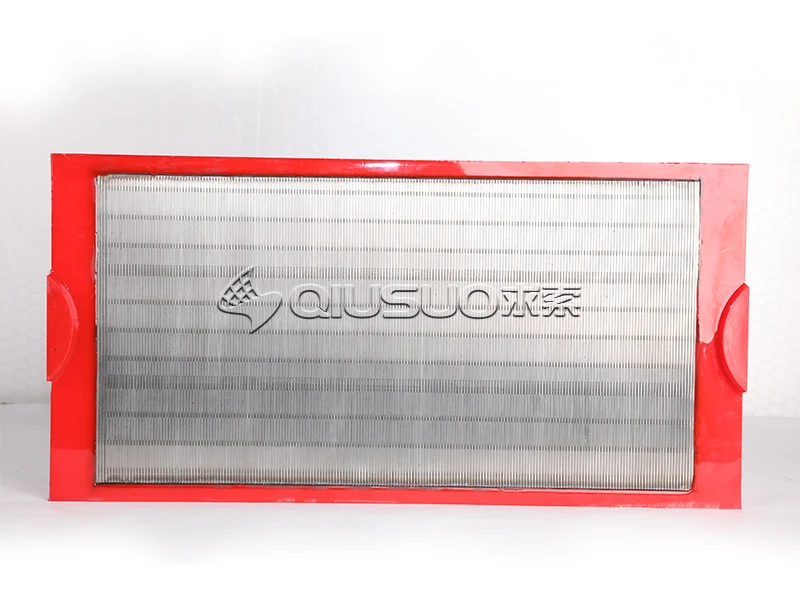

Front view of finished polywedge screen panel

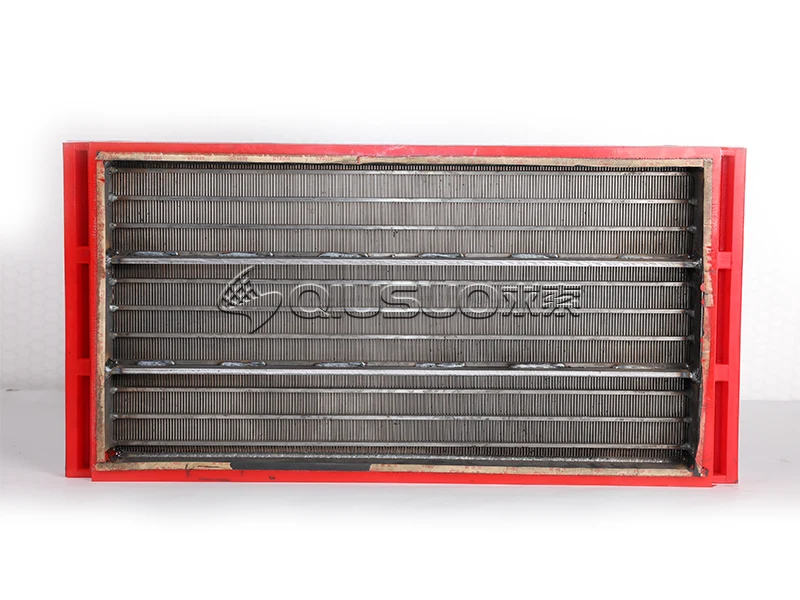

Rear view of finished polywedge screen panel

Особенности

Не-закупоривать. Непрерывные прорези, образованные проводами V-образного профиля, обеспечивают минимальный контакт между частицами и прорезью, эффективно сводя к минимуму засорение.
Высокая точность фильтрации. Зазор отверстия точно проконтролирован, делая его соответствующим для применений требуя высокой точности скрининга.
Легко чистить. Экран можно легко очистить соскоблением или обратной промывкой.
Прочная конструкция. Каждое пересечение профильной проволоки и опорной штанги сваривается, что приводит к более прочной конструкции.
Гибкое применение. Разнообразие размеры и конфигурации слота имеют в распоряжении приспособить различные структуры оборудования и отростчатых требований.

Случаи Дисплей

Через случаи клиента, вы можете выучить наше превосходное качество продукции и процесс углубленный, и чувствуете качество панели экрана поликлине.

The polyurethane frame screen is neatly placed inside the warehouse.

Экран рамки полиуретана

The polyurethane edging screen sample is on the green grassland.

91 Берег экран окантовки полиуретана твердости

Применения

Панели экрана Polywedge широко использованы в dewatering экранах, вибрируя экранах, и подобном оборудовании в заводах подготовки угля, коксующихся заводах, шахтах, электростанциях, дноуглубительных компаниях, металлургии, петролеуме, петрочемикал, и родственных индустриях.

Контроль качества

QIUSUO стремится поставлять панели из поликлинового экрана высшего качества. Наш строгий процесс контроля качества гарантирует, что вы получите надежный продукт, соответствующий самым высоким стандартам.

Inspect the material of the polywedge screen panel.

Тест PMI
