Экран минирования провода клина-отверстия точности & крепкая конструкция

Экран провода клина минируя Построен путем сваривать профили провода клина нержавеющей стали для того чтобы поддержать штанги, формируя крепкую и плоскую поверхность скрининга. Эта конструкция обеспечивает исключительную точность апертуры и механическую прочность, обеспечивая эффективную устойчивость к засорению и высокую износостойкость без ущерба для эффективности скрининга. Экран можно усилить с рамкой полиуретана (ПУ) или резины, и размеры слота ориентированы на заказчика для того чтобы соотвествовать специфические клиента.

Соответствующее для широкого диапазона применений скрининга минирования, включая разъединение тверд-жидкости, деватеринг, классификацию, и спасение. Своя плоская структура включает легкие установку и замену, делая им идеальную поверхность скрининга для различных типов оборудования скрининга.

Технические характеристики

Таблица 1: Параметры спецификации
Стандартный размер панели (мм)	430 × 800 / 590 × 1219/подгонянный
Размер слота (мм)	Слот 0,25-1 мм или подгонянный
Тип опорного стержня	Треугольный провод, круглый стержень, плоский стержень или квадратный провод.
Размер опорного стержня (мм)	Подгонянное 2 × 4,5/2 × 9,5/
Провод профиля (мм)	0,5 × 1/0,75 × 1,3/1 × 2/1,5 × 4 / 2 × 4/2,2 × 4,5/2,8 × 5 / 3 × 6/2,8 × 6,5/3,4 × 7,5
Размер рамки (мм)	25 × 25

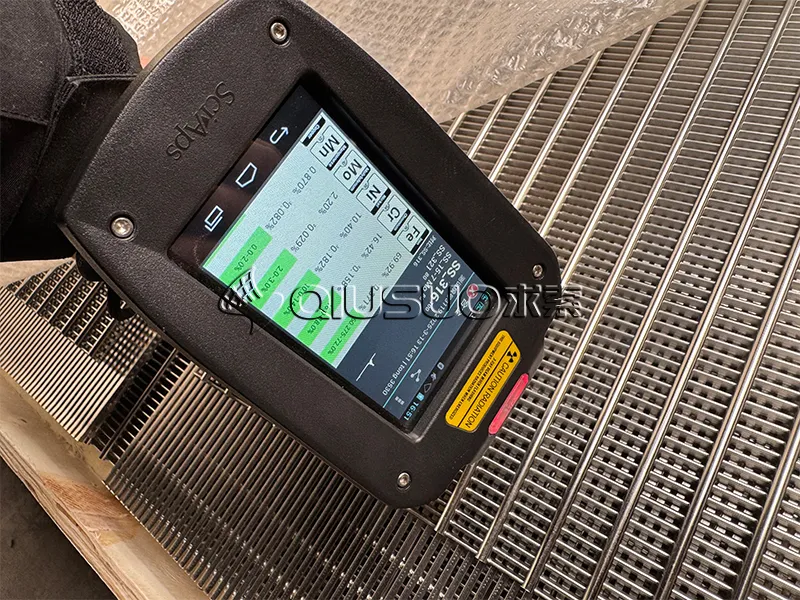

Таблица 2: Параметры материала
Класс	Провод нержавеющей стали Химический состав (%)
Класс	С	Ni	Mn	Cr
304	≤ 0,08	8,0-10,5	≤ 2,0	18,0-20,0
321	≤ 0,08	9,0-12,0	≤ 2,0	17,0-19,0
316L	≤ 0,03	10,0-14,0	≤ 2,0	16,0-18,0

Типы усиленных рам

Wedge wire mining screen with polyurethane frame edge reinforcement

Wedge wire mining screen with reinforced rubber frame edge

Тип провода клина & штанги поддержки

Rendered image of wedge wire screen structure

Тип провода клина

QS-V

QS-Q

QS-VD
Тип опорного стержня

QS-S-VD

QS-S-Q

QS-S-WD

QS-S-RD

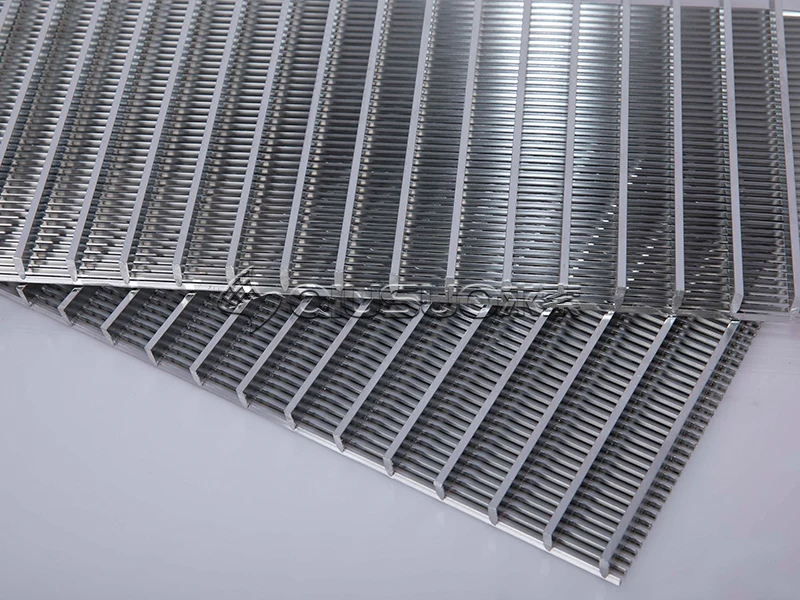

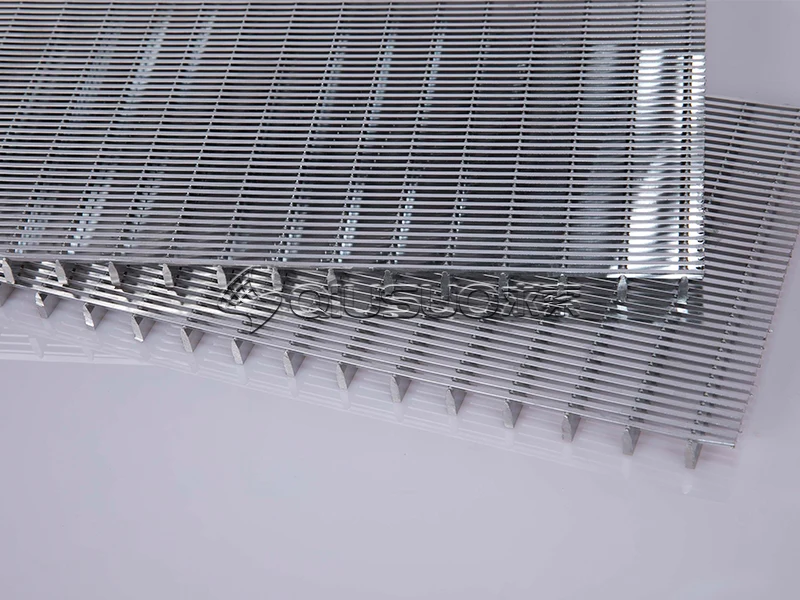

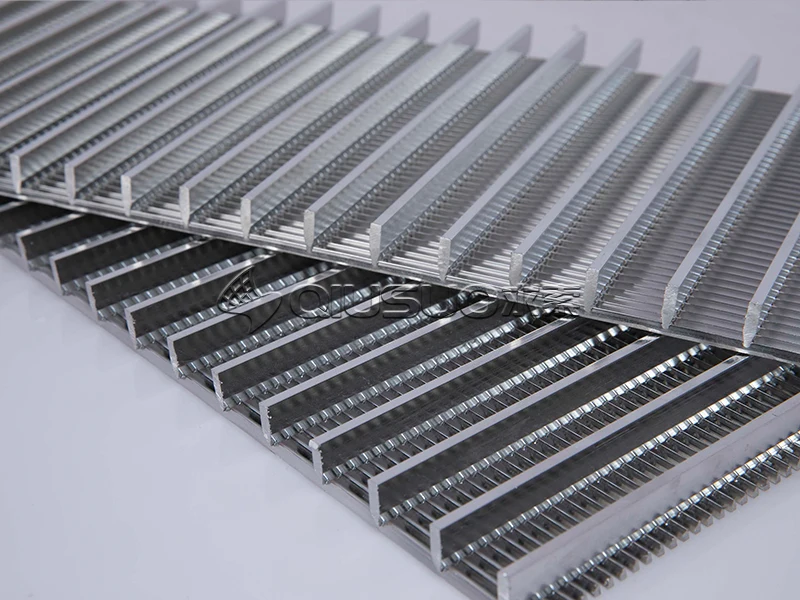

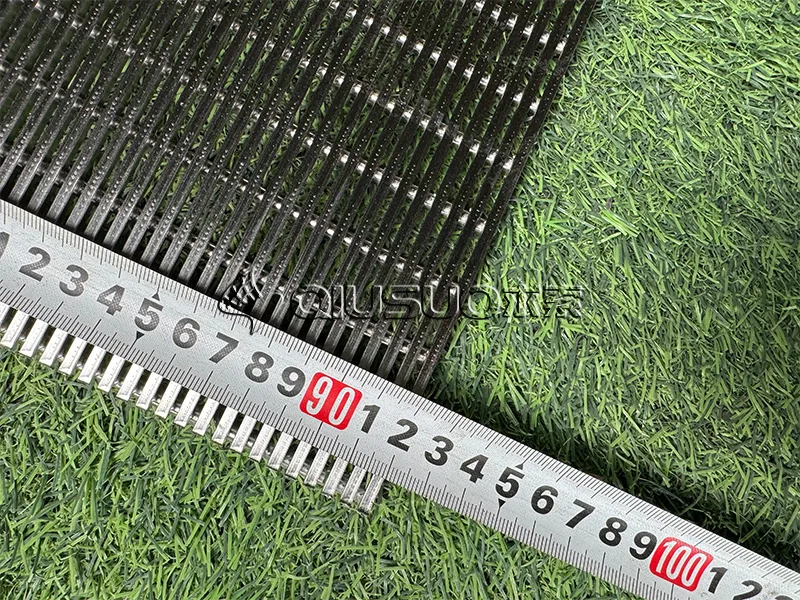

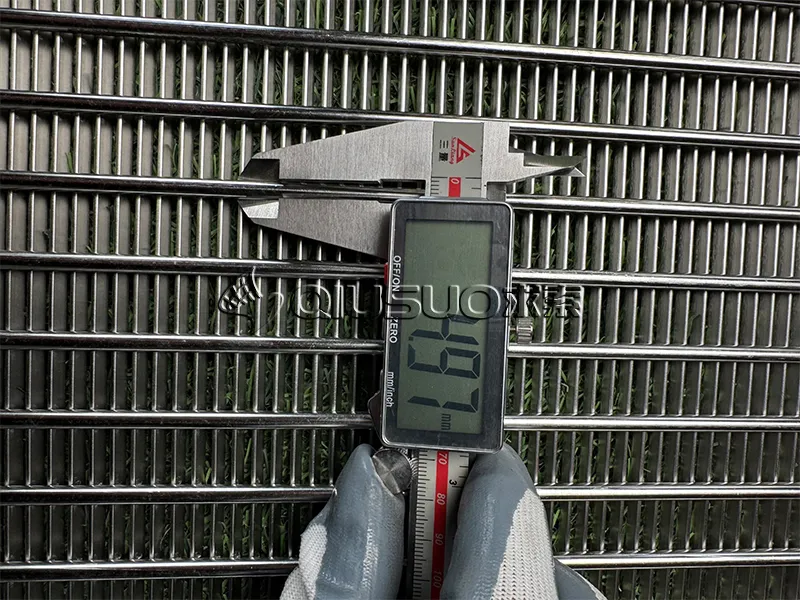

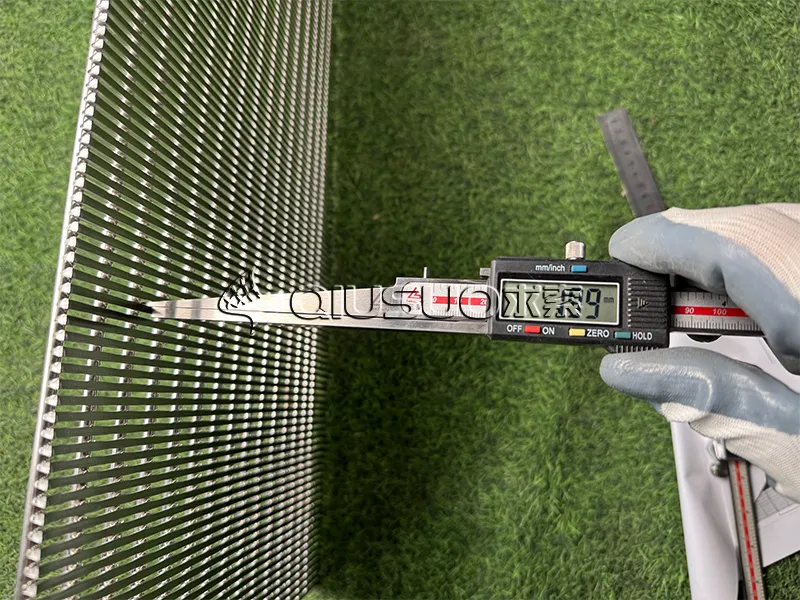

Дисплей продукта

QIUSUO может помочь в проектировании, основанном на потребностях и требованиях приложений, используя обширный опыт и знания для производства высококачественных, мульти-спецификации клиновой проволоки горнодобывающей продукции экрана с быстрыми сроками поставки.

Wedge wire mining screen surface detail display

Wedge wire mining screen side detail display

Bottom detail of wedge wire mining screen

Особенности

Не-закупоривать. Непрерывные прорези, образованные проводами V-образного профиля, обеспечивают минимальный контакт между частицами и прорезью, эффективно сводя к минимуму засорение.
Высокая точность фильтрации. Зазор отверстия точно проконтролирован, делая его соответствующим для применений требуя высокой точности скрининга.
Легко чистить. Экран можно легко очистить соскоблением или обратной промывкой.
Прочная конструкция. Каждое пересечение профильной проволоки и опорной штанги сваривается, что приводит к более прочной конструкции.
Гибкое применение. Разнообразие размеры и конфигурации слота имеют в распоряжении приспособить различные структуры оборудования и отростчатых требований.

Применения

Экраны минирования провода клина широко использованы в индустриях как переработка минерального сырья, стирка угля, разрядка тайлигс сухая, песок & совокупная продукция, и водоочистка для применений включая скрининг точности, деватеринг, и разъединение тверд-жидкости. Даже под сильно истирательными, тяжелыми нагрузками, и условиями работы в непрерывном режиме, они поддерживают стабилизированное и эффективное представление скрининга.

Свяжитесь с нами

Если вам нужно узнать цену, пожалуйста, свяжитесь с деловым отделом по электронной почте: sales@qs-wiremesh.com

Когда вы свяжитесь с нами, пожалуйста, предоставьте ваши требования к деталям. Это поможет нам дать вам действительную цитату.
