Самоочищающаяся сетка для экрана-окончательное решение для скрининга при засорении

Сетка экрана Само-чистки Изготовлен путем склеивания высококачественных металлических проволок с полиуретановыми полосами или переплетения их вместе. Во время процесса скрининга, высокочастотная вибрация причиняет каждый провод осциллировать на различной частоте, создавая влияние само-чистки. Кроме того, отверстия экрана в основном имеют неправильную форму, что значительно снижает риск засорения, связывания и слепых зон. Этот дизайн включает эффективный скрининг различных влажных, липких, и материалов трудн-к-процесса в минировании, разработке карьеров, агрегатной обработке, и индустрии песка & гравия.

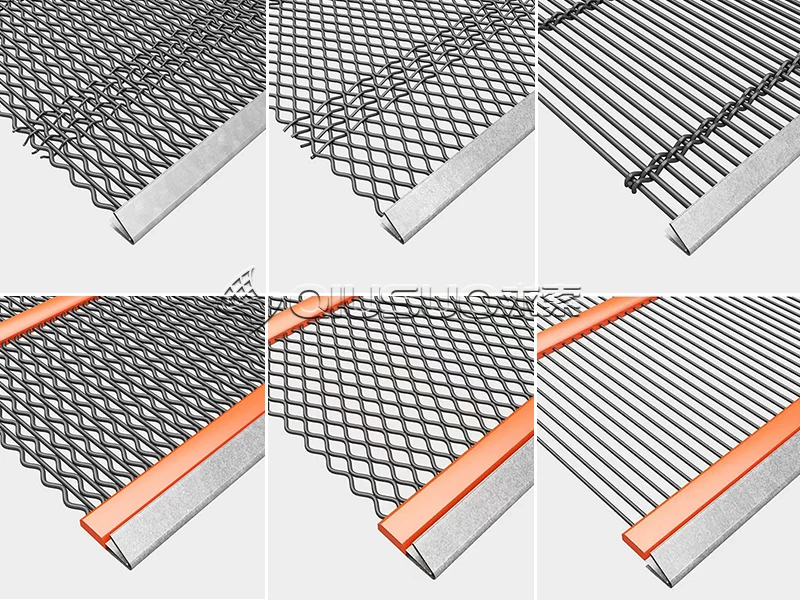

Self-cleaning screen mesh with various opening shapes and connection materials

Технические характеристики

Материалы: Высокоуглеродистый стальной провод, скачет стальной провод, сталь марганца, и нержавеющая сталь.
Обработка поверхности: Гальванизированный или покрашенный.
Край: Доступен зацепленный край.

Таблица 1: Параметры материала
Класс	Химический состав стальной проволоки углерода (%)			Класс	Химический состав провода нержавеющей стали (%)
Класс	С	Си	Mn	Класс	С	Ni	Mn	Cr
45	0,42-0,50	0,52-0,60	0,50-0,80	304	≤ 0,08	8,0-10,5	≤ 2,0	18,0-20,0
50	0,47-0,55			321	≤ 0,08	9,0-12,0	≤ 2,0	17,0-19,0
55	0,52-0,60			316L	≤ 0,03	10,0-14,0	≤ 2,0	16,0-18,0
60	0,57-0,65			2205	≤ 0,03	4,5-6,5	≤ 2,0	21,0-23,0
65	0,62-0,70			2207	≤ 0,03	6-8	≤ 1,2	24,0-26,0
70	0,67-0,75			310S	≤ 0,08	19,0-22,0	≤ 2,0	24,0-26,0
65Mn	0,62-0,70		0,90-1,20	-	-	-	-	-
72А	0,70-0,75	0,15-0,75	0,30-0,60	-	-	-	-	-

Диаметры апертуры и провода экрана Само-чистки отверстия сетки-диаманта д

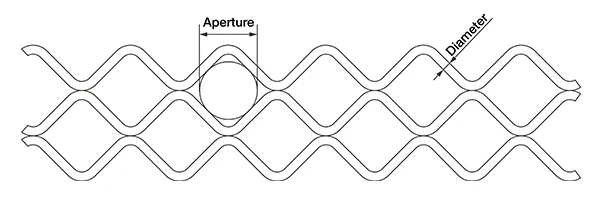

Plan view of self-cleaning screen mesh with diamond openings

Таблица 2: Диаметры апертуры и провода сочетания из (сетка д)
Диафрагма (мм)	Диаметр провода (мм)	Открытая область (%)	Диафрагма (мм)	Диаметр провода (мм)	Открытая область (%)
1,50	1,20-1,60	31-38	13,50	2,80	68
1,75	1,20-1,25	40	14,00	2,00-4,00	61-76
2,00	1,20-1,60	37-43	14,50	2,50-4,00	62-73
2,50	1,20-2,00	35-48	15,00	2,50-4,00	63-74
3,00	1,20-2,00	40-52	15,50	3,00-3,15	69-70
3,50	1,20-2,00	42-56	16,00	3,00-4,00	64-71
4,00	1,20-2,00	45-58	17,00	2,00-4,00	66-76
4,50	1,20-2,50	40-62	18,00	3,00-4,00	67-73
5,00	1,20-2,80	41-65	19,00	2,80-4,00	68-76
5,50	1,20-2,50	48-61	20,00	2,50-4,00	69-79
6,00	1,50-2,80	48-64	21,00	4,00	71
6,50	1,50-3,15	47-66	22,00	2,50-4,00	72-80
7,00	2,00-3,15	49-61	23,00	4,00	73
7,50	2,00-3,15	52-62	24,00	4,00	74
8,00	2,00-3,15	53-63	25,00	4,00-5,00	70-74
8,50	2,50	61	26,00	4,00-5,00	71-75
9,00	2,00-3,15	56-67	27,00	4,00	76
9,50	2,50-3,15	57-63	28,00	3,00-4,00	77-82
10,00	2,00-3,15	59-69	29,00	4,00	77
10,50	2,50-3,15	60-66	30,00	3,00-4,00	78-83
11,00	2,00-3,15	61-72	32,00	4,00	79
11,50	2,50-2,80	64-66	35,00	4,00-5,00	77-81
12,00	2,00-4,00	57-73	40,00	4,00-5,00	79-83
12,50	2,50-4,00	58-69	44,00	4,00	84
13,00	2,00-4,00	59-75	-	-	-

Диаметры апертуры и провода экрана Само-чистки отверстия в Сетка-триангулярные

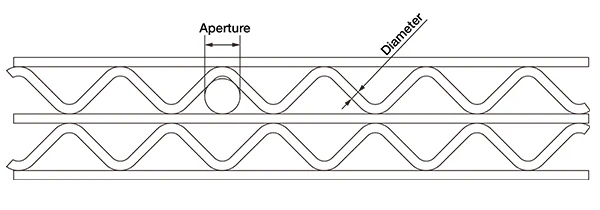

Plan view of self-cleaning screen mesh with triangular openings

Таблица 3: Комбинация диафрагмы и диаметров проволоки (сетка W)
Диафрагма (мм)	Диаметр провода (мм)	Открытая область (%)	Диафрагма (мм)	Диаметр провода (мм)	Открытая область (%)
1,50	1,20-1,25	29-37	11,00	2,80-3,15	64
1,75	1,20-1,25	40	11,50	2,50-3,15	66
2,00	1,20-1,60	36-43	12,00	2,50-4,00	60-72
2,50	1,20-2,00	37-49	12,50	2,50-4,00	62-68
3,00	1,20-2,00	38-54	13,00	2,00-3,15	65-73
3,50	1,20-1,60	47-56	14,00	2,80-4,00	65-70
4,00	1,20-2,50	42-60	15,00	2,80-4,00	67-73
4,50	1,50-2,50	46-58	16,00	3,00-4,00	65-70
5,00	1,50-2,80	45-59	17,00	3,00-4,00	69
5,50	1,50-2,50	52-65	18,00	3,00-3,15	68-71
6,00	1,50-3,15	45-66	19,00	3,00-4,00	72
6,30	2,50-2,80	51-52	20,00	3,00-4,00	70-79
6,50	2,00-2,50	56-59	21,00	3,00-4,00	74
7,00	2,00-3,15	47-64	22,00	3,00-4,00	70-74
7,50	2,00-2,50	60	23,00	3,00-4,00	75
8,00	2,00-4,00	50-65	24,00	3,00-4,00	71-74
8,50	2,00-2,50	64	25,00	3,00-4,00	73-75
9,00	2,00-3,15	58-65	26,00	4,00	74
9,50	2,50-2,80	62	30,00	4,00-5,00	74-78
10,00	2,00-3,15	60-66	-	-	-

Диаметры апертуры и провода сетки экрана Само-чистки отверстия Сет-волны х

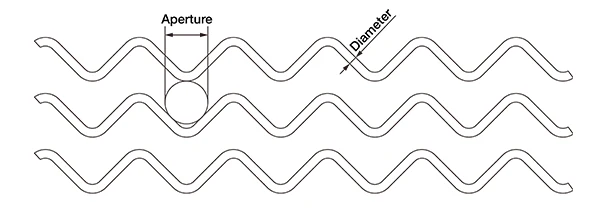

Plan view of self-cleaning screen mesh with wave openings

Таблица 4: Диаметры апертуры и провода сочетания из (сетка х)
Диафрагма (мм)	Диаметр провода (мм)	Открытая область (%)	Диафрагма (мм)	Диаметр провода (мм)	Открытая область (%)
1,50	1,20-1,25	50	12,50	2,50-4,00	71-80
1,75	1,20-1,25	55	13,00	2,00-3,00	71-74
2,00	1,20-1,60	51-57	14,00	2,50-4,00	73-82
2,50	1,20-2,00	53-60	15,00	2,50-4,00	74-80
3,00	1,20-2,00	57-64	15,50	3,00	80
3,50	1,20-2,00	57-67	16,00	3,00-4,00	75
4,00	1,20-2,00	62-70	17,00	3,00-4,00	75-80
4,50	1,20-2,00	64-75	18,00	3,00-4,00	78-80
5,00	1,50-2,80	56-71	19,00	3,00-4,00	78-82
5,50	2,00-2,50	61-67	20,00	3,00-4,00	79-86
6,00	1,50-2,80	60-73	22,00	3,00-4,00	80-84
6,50	2,00-2,50	64-70	24,00	4,00	81
7,00	2,00-3,15	67-72	25,00	3,00-4,00	81-85
7,50	2,00-3,00	62-63	27,00	4,00	83
8,00	2,00-3,15	69-74	28,00	4,00	83
8,50	2,00-2,50	73-77	30,00	3,00-4,00	85-87
9,00	2,00-3,15	69-79	35,00	4,00-5,00	83-86
10,00	2,00-3,15	73-80	40,00	4,00	89
11,00	2,80-3,15	75-85	45,00	4,00	90
12,00	2,50-4,00	71-84

Л диаметры апертуры и провода сетки экрана Само-чистки Сет-арфы

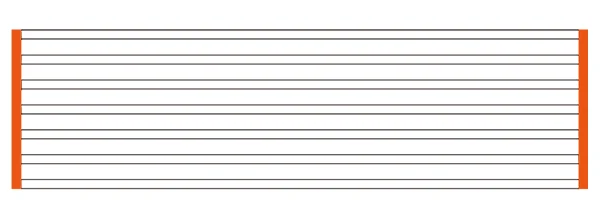

Plan view of self-cleaning screen mesh with elongated openings

Таблица 5: Диаметры апертуры и провода сочетания из (л сетка)
Диафрагма (мм)	Диаметр провода (мм)	Открытая область (%)	Диафрагма (мм)	Диаметр провода (мм)	Открытая область (%)
4	2	-	12	2	-
5	2	-	12	5	-
5	2,34	-	12,7	3,05	-
5	2,5	-	12,7	3,43	-
5	3,15	-	12,7	3,76	-
6	4	-	15,88	4,11	-
6,35	2,67	-	16	6	-
8	2	-	22,4	8	-
9,53	3,05	-	25	8	-
10	2	-	-	-	-

Типы открытия

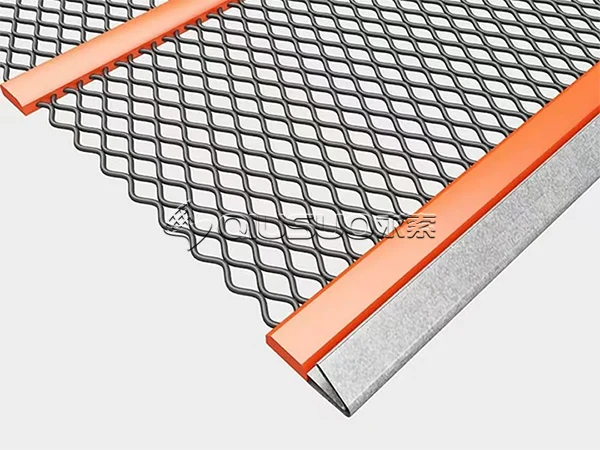

Diamond opening self-cleaning screen mesh bonded with polyurethane

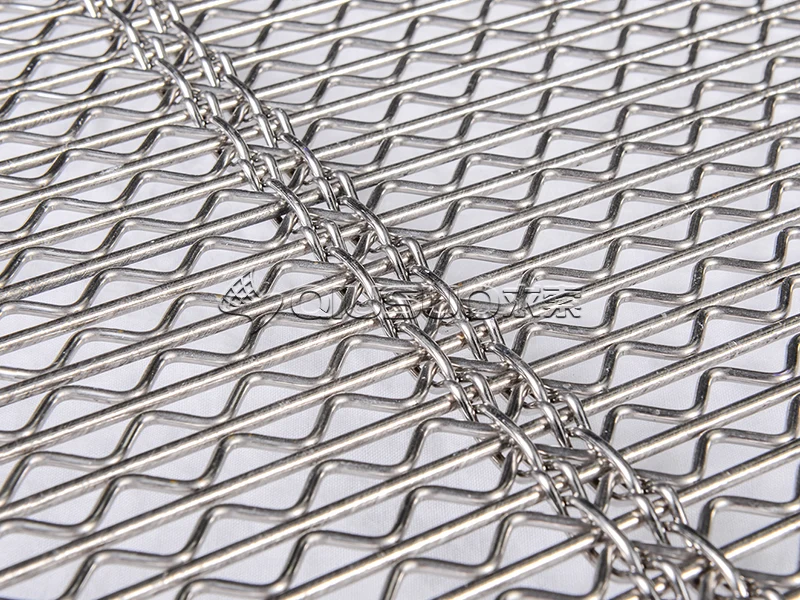

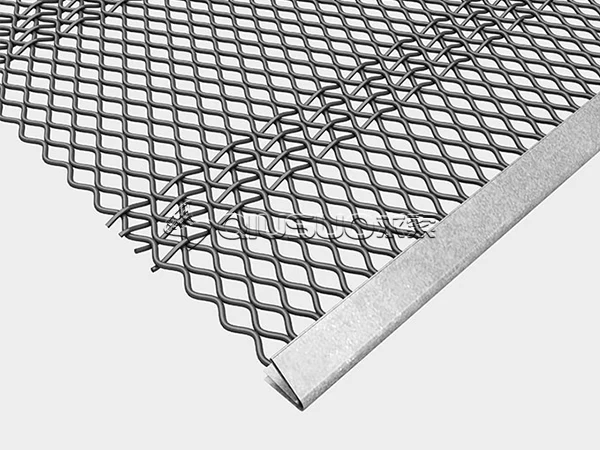

Diamond opening self-cleaning screen mesh bonded with metal wire

D сетка

Экран Само-чистки отверстия диаманта

Подобный традиционным квадратным панелям сетки отверстия, но он предлагает более большую открытую местность и более высокий объем, поставляя точную материальную стратификацию и более чистые продукты.

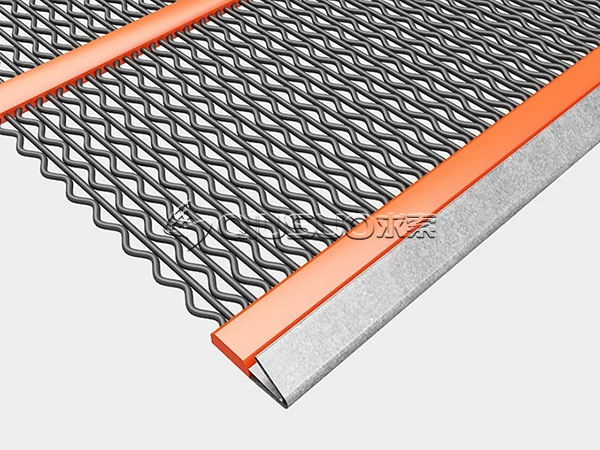

Triangular opening self-cleaning screen mesh bonded with polyurethane

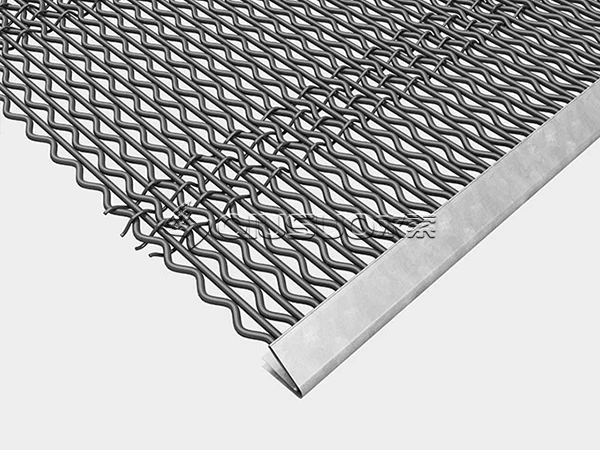

Triangular opening self-cleaning screen mesh bonded with metal wire

С сеткой

Отверстие треугольника экран Само-чистки

Уникальное сочетание обжимных и прямых линий создает треугольную форму отверстия, которая поглощает ударные силы и повышает точность размеров.

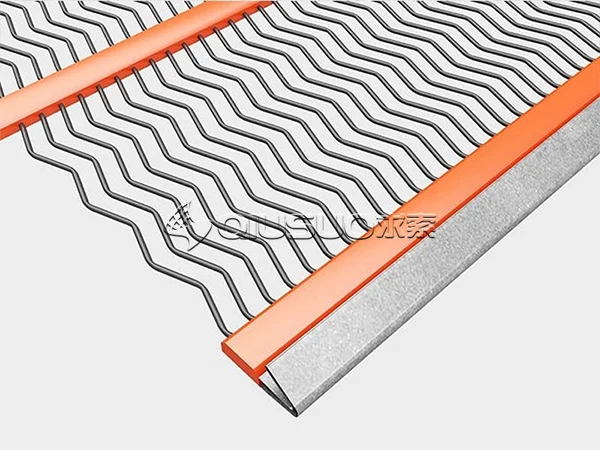

Wave opening self-cleaning screen mesh bonded with polyurethane

H сетка

Отверстие волны сетка экрана Само-чистки

Идеал для строгих ослепляя применений, своя большая открытая местность обеспечивает эффективный контроль размера, делая его особенно соответствующим для извлекать штрафы и подобные материалы.

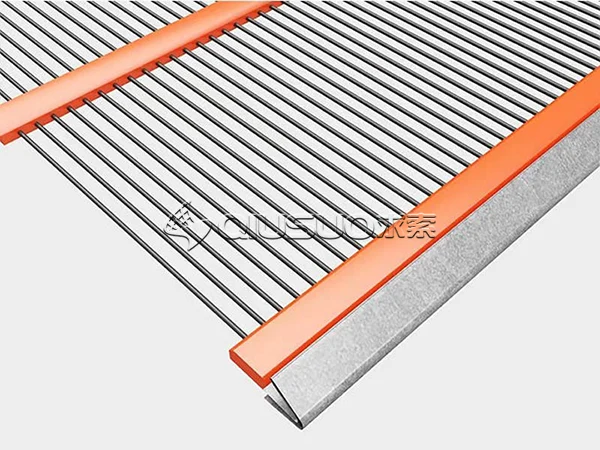

Slotted opening self-cleaning screen mesh bonded with polyurethane

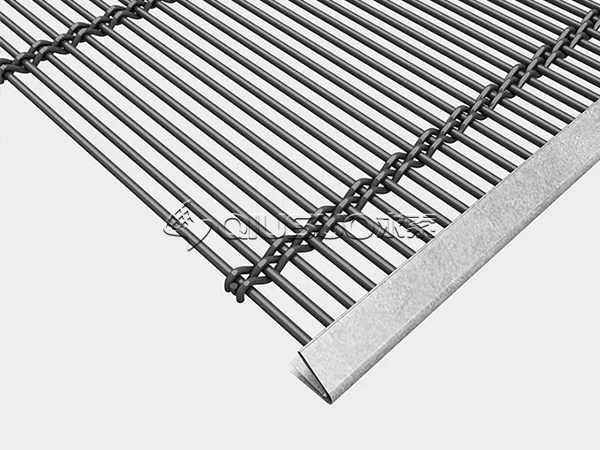

Slotted opening self-cleaning screen mesh bonded with metal wire

L сетка

Арфа Собственн-чистки сетки экрана

С максимально открытой местности он эффективно удаляет песок, гравий, верхний слой почвы, мелкие частицы и т. Д.

Типы кольцевания

Для того чтобы приспособить различные условия труда и требования к скрининга, мы начинали различные структуры кольцевания для сетки экрана само-чистки. Приведенные ниже изображения из реального мира обеспечивают четкую демонстрацию методов соединения для каждого типа диапазонов.

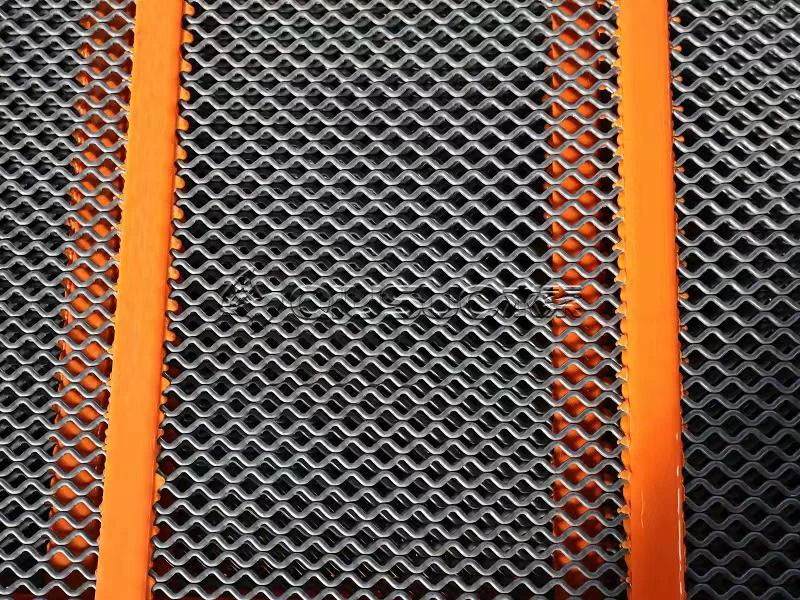

Self-cleaning screen mesh supported with polyurethane bands

Поддерживается полиуретановыми ремешками

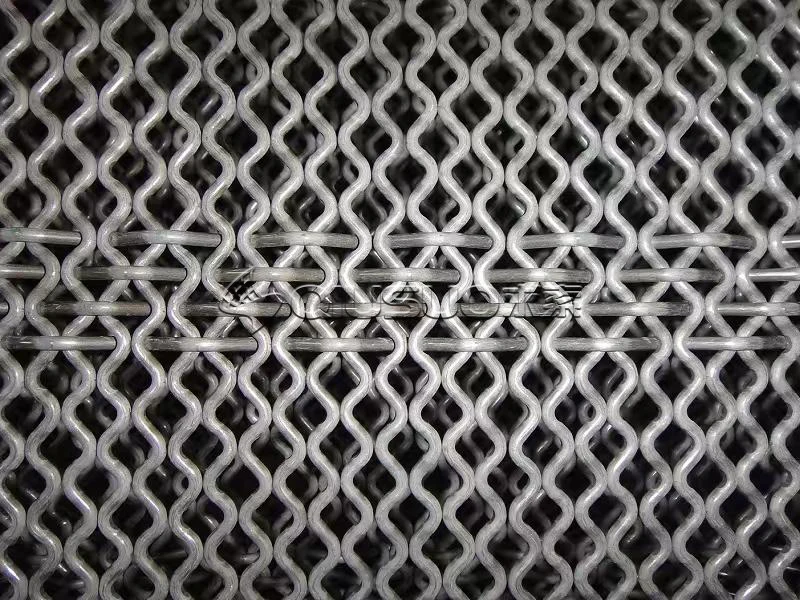

Self-cleaning screen mesh supported with metal wire bands

Поддержанный с диапазонами провода металла

Self-cleaning screen mesh supported with crimped metal wire bands

Поддержанный с диапазонами провода металла

Типы кромок

Обычный зацепил край

Reinforced shroud edge type line diagram

Усиленная кромка кожуха

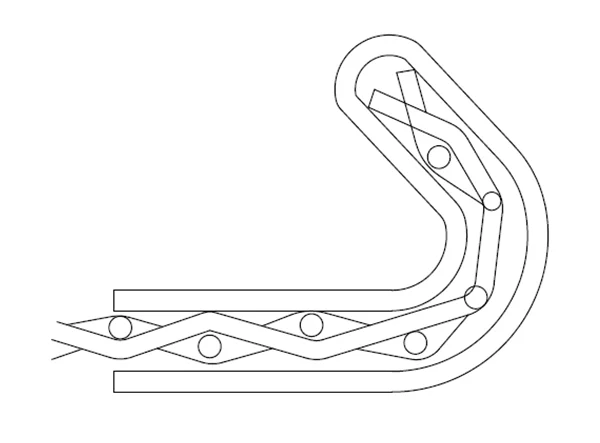

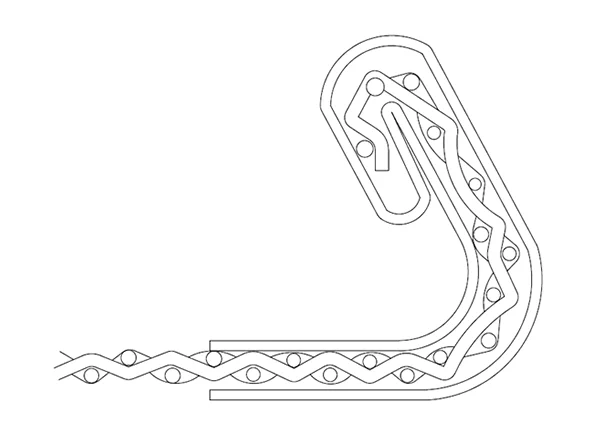

Double-folded reinforced edge shroud type line diagram

Двух-сложенный усиленный край кожуха

End tension reinforced shroud edge type line diagram

Конец Напряжение Усиленный край кожуха

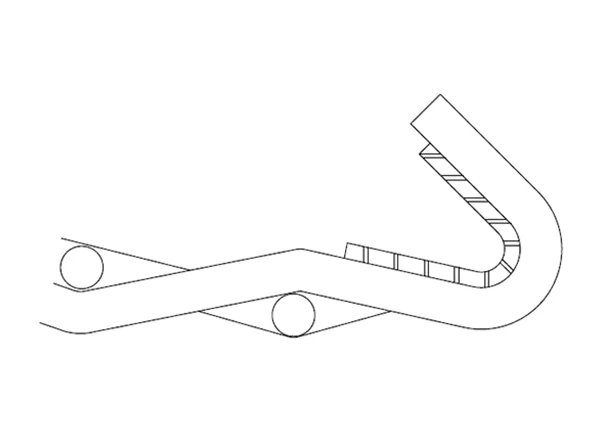

Inside reinforced formed edge type line diagram

Внутри усиленный сформированный край

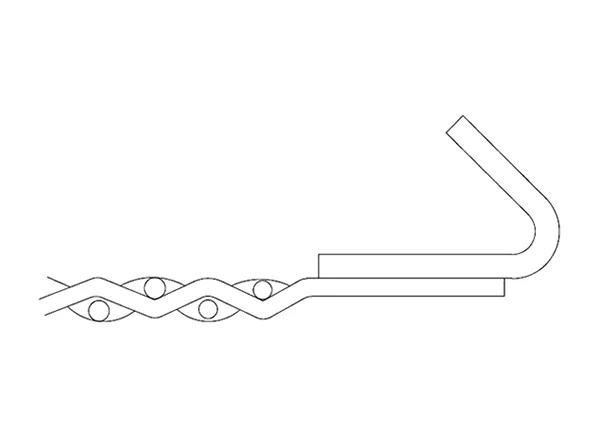

Welded bent plate edge type line diagram

Сварные Бент Плиты Край

Дисплей продукта

Через наши реальные витринные шкафы продуктов заказа клиента, вы можете выучить наше превосходное качество продукции и процесс углубленный, и чувствуете качество и способность нашей сетки экрана само-чистки.

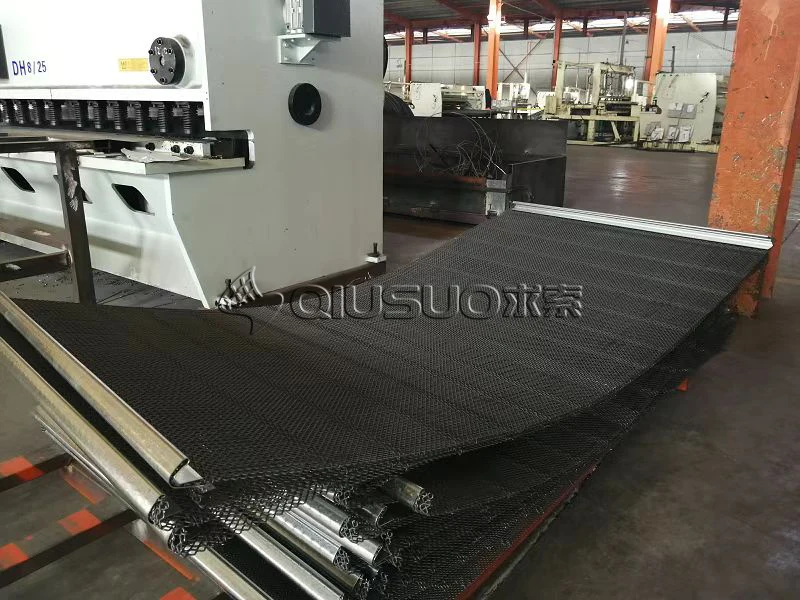

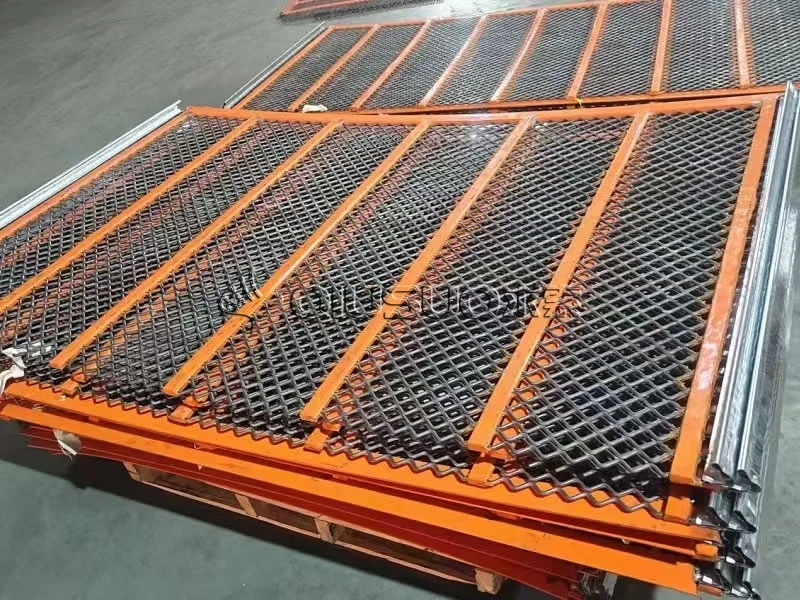

Multiple self-cleaning screen meshes connected by polyurethane strips stacked together

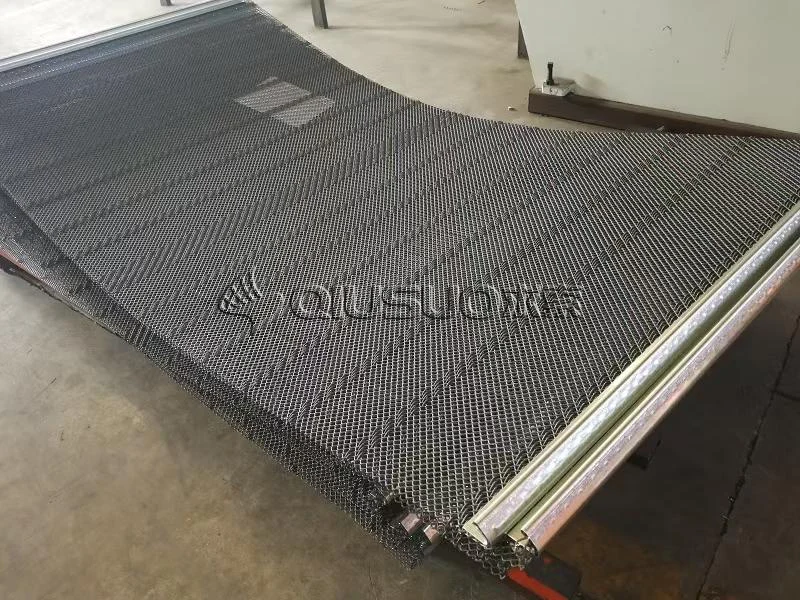

Multiple self-cleaning screen meshes stacked together

Self-cleaning screen meshes stacked together next to production equipment

Особенности

Высокая несущая способность и превосходная прочность.
Отличная износостойкость и коррозионная стойкость.
Выдающая возможность само-чистки, минимальное обслуживание, и уменьшенные слепые зоны и закупоривать.
Доступны настраиваемые ширины и длины.

Применения

Сетка экрана Само-чистки эффективно экранает широкий диапазон материалов влажных, липких, и трудн-к-экрана в минировании, разработке карьеров, агрегатной обработке, и индустриях песка и гравия.

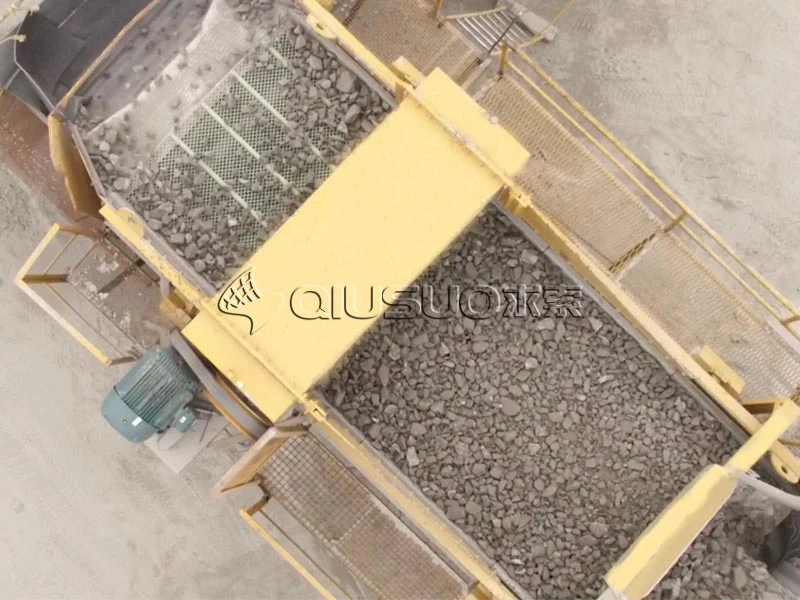

Application of self-cleaning screen mesh in vibrating screens for gravel screening

Скрининг гравия

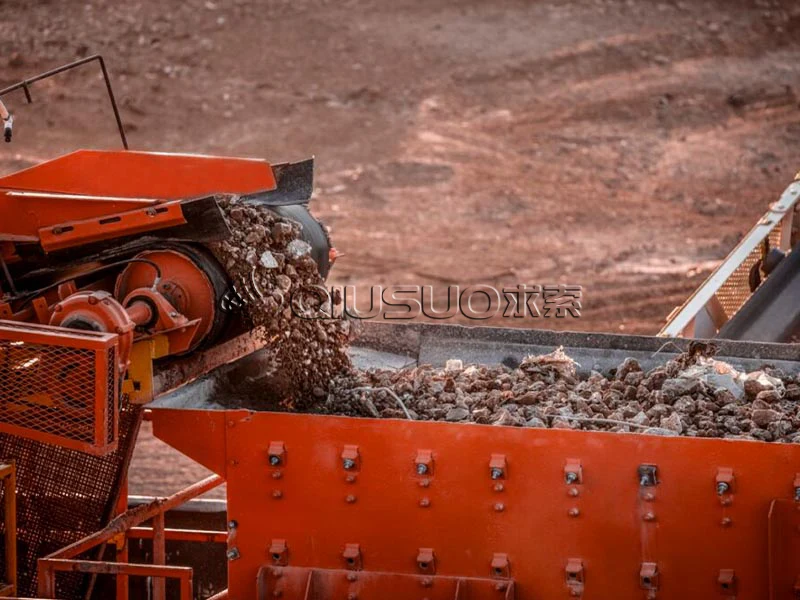

Application of self-cleaning screen mesh in vibrating screens for ore screening

Скрининг руды

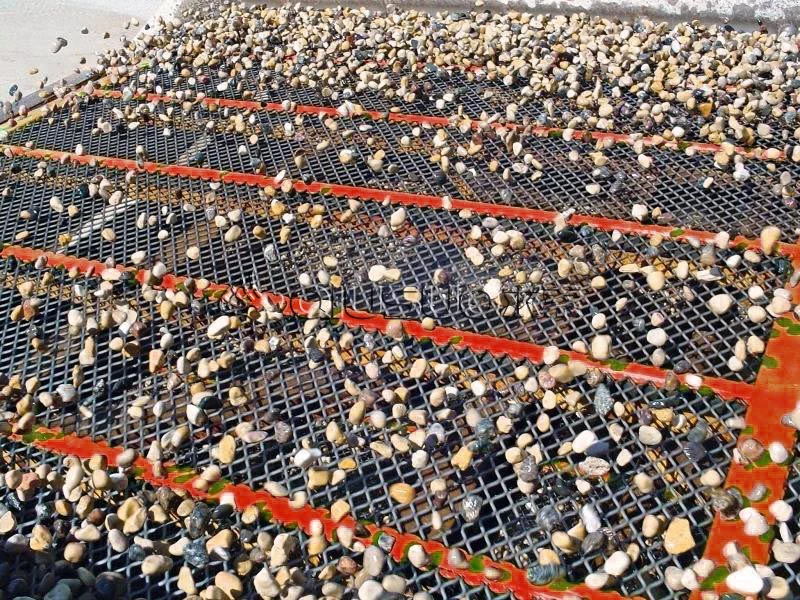

Application of self-cleaning screen mesh in vibrating screens for pebble screening

Скрининг гальки
