自清洁筛网-堵塞问题的最终筛选解决方案

规格

• 材料: 高碳 钢丝，弹簧钢丝，锰钢，不锈钢。
• 表面处理: 镀锌或喷漆 。

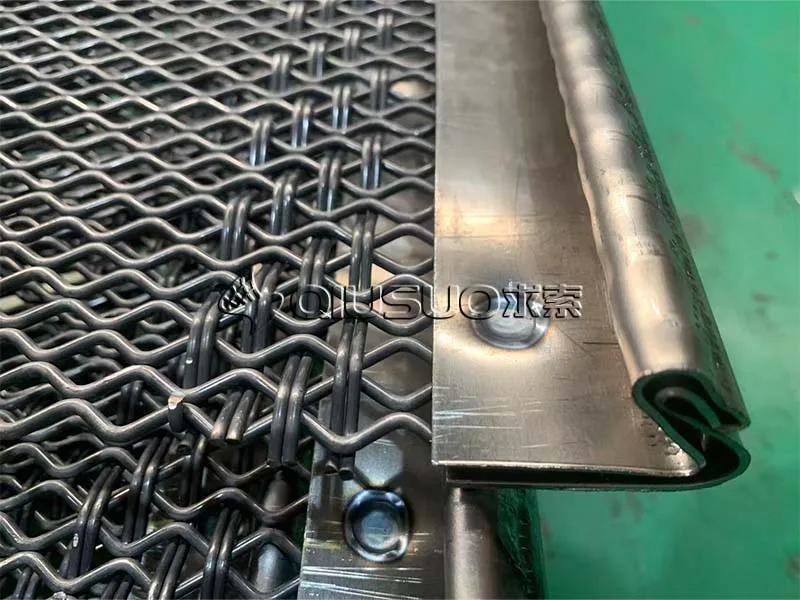

• 边缘: 可用 钩状边缘。

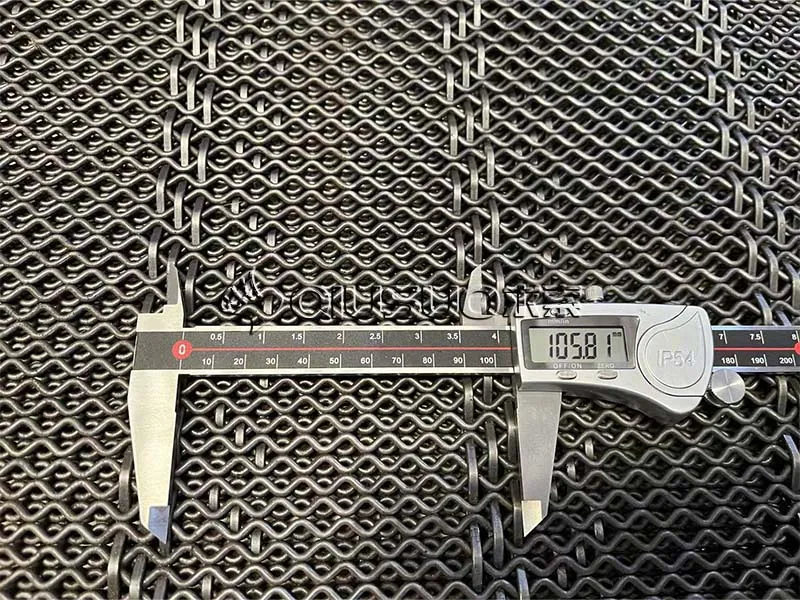

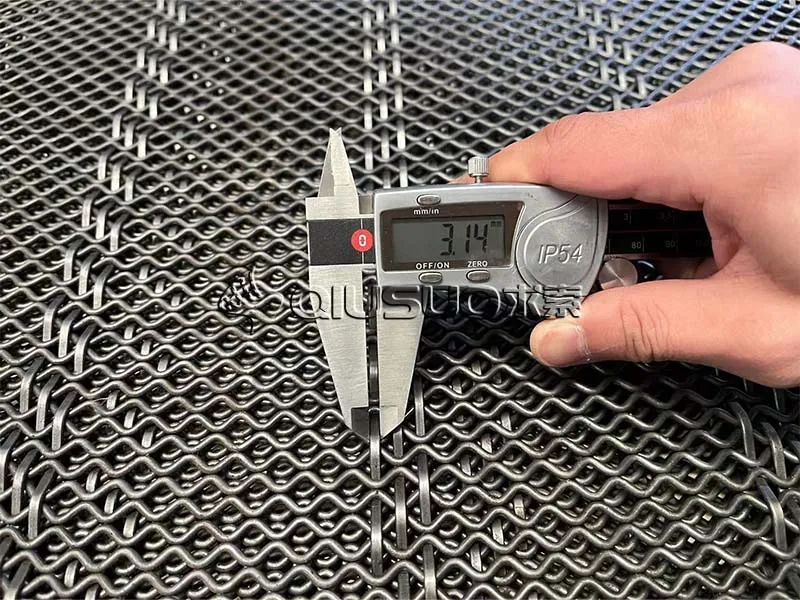

D目-菱形开口自清洁筛网孔径和金属丝直径

表2: 孔径和线径的组合 (D目)

孔径 (mm)	线径 (mm)	开放区域 (%)	孔径 (mm)	线径 (mm)	开放区域 (%)
1.50	1.20-1.60	31-38	13.50	2.80	68
1.75	1.20-1.25	40	14.00	2.00-4.00	61-76
2.00	1.20-1.60	37-43	14.50	2.50-4.00	62-73
2.50	1.20-2.00	35-48	15.00	2.50-4.00	63-74
3.00	1.20-2.00	40-52	15.50	3.00-3.15	69-70
3.50	1.20-2.00	42-56	16.00	3.00-4.00	64-71
4.00	1.20-2.00	45-58	17.00	2.00-4.00	66-76
4.50	1.20-2.50	40-62	18.00	3.00-4.00	67-73
5.00	1.20-2.80	41-65	19.00	2.80-4.00	68-76
5.50	1.20-2.50	48-61	20.00	2.50-4.00	69-79
6.00	1.50-2.80	48-64	21.00	4.00	71
6.50	1.50-3.15	47-66	22.00	2.50-4.00	72-80
7.00	2.00-3.15	49-61	23.00	4.00	73
7.50	2.00-3.15	52-62	24.00	4.00	74
8.00	2.00-3.15	53-63	25.00	4.00-5.00	70-74
8.50	2.50	61	26.00	4.00-5.00	71-75
9.00	2.00-3.15	56-67	27.00	4.00	76
9.50	2.50-3.15	57-63	28.00	3.00-4.00	77-82
10.00	2.00-3.15	59-69	29.00	4.00	77
10.50	2.50-3.15	60-66	30.00	3.00-4.00	78-83
11.00	2.00-3.15	61-72	32.00	4.00	79
11.50	2.50-2.80	64-66	35.00	4.00-5.00	77-81
12.00	2.00-4.00	57-73	40.00	4.00-5.00	79-83
12.50	2.50-4.00	58-69	44.00	4.00	84
13.00	2.00-4.00	59-75	-	-	-

W目-三角形开口自清洁筛网孔径和金属丝直径

表3: 孔径和线径的组合 (W目)

孔径 (mm)	线径 (mm)	开放区域 (%)	孔径 (mm)	线径 (mm)	开放区域 (%)
1.50	1.20-1.25	29-37	11.00	2.80-3.15	64
1.75	1.20-1.25	40	11.50	2.50-3.15	66
2.00	1.20-1.60	36-43	12.00	2.50-4.00	60-72
2.50	1.20-2.00	37-49	12.50	2.50-4.00	62-68
3.00	1.20-2.00	38-54	13.00	2.00-3.15	65-73
3.50	1.20-1.60	47-56	14.00	2.80-4.00	65-70
4.00	1.20-2.50	42-60	15.00	2.80-4.00	67-73
4.50	1.50-2.50	46-58	16.00	3.00-4.00	65-70
5.00	1.50-2.80	45-59	17.00	3.00-4.00	69
5.50	1.50-2.50	52-65	18.00	3.00-3.15	68-71
6.00	1.50-3.15	45-66	19.00	3.00-4.00	72
6.30	2.50-2.80	51-52	20.00	3.00-4.00	70-79
6.50	2.00-2.50	56-59	21.00	3.00-4.00	74
7.00	2.00-3.15	47-64	22.00	3.00-4.00	70-74
7.50	2.00-2.50	60	23.00	3.00-4.00	75
8.00	2.00-4.00	50-65	24.00	3.00-4.00	71-74
8.50	2.00-2.50	64	25.00	3.00-4.00	73-75
9.00	2.00-3.15	58-65	26.00	4.00	74
9.50	2.50-2.80	62	30.00	4.00-5.00	74-78
10.00	2.00-3.15	60-66	-	-	-

H目-波开口自清洁筛网孔径和金属丝直径

表4: 孔径和线径的组合 (H目)

孔径 (mm)	线径 (mm)	开放区域 (%)	孔径 (mm)	线径 (mm)	开放区域 (%)
1.50	1.20-1.25	50	12.50	2.50-4.00	71-80
1.75	1.20-1.25	55	13.00	2.00-3.00	71-74
2.00	1.20-1.60	51-57	14.00	2.50-4.00	73-82
2.50	1.20-2.00	53-60	15.00	2.50-4.00	74-80
3.00	1.20-2.00	57-64	15.50	3.00	80
3.50	1.20-2.00	57-67	16.00	3.00-4.00	75
4.00	1.20-2.00	62-70	17.00	3.00-4.00	75-80
4.50	1.20-2.00	64-75	18.00	3.00-4.00	78-80
5.00	1.50-2.80	56-71	19.00	3.00-4.00	78-82
5.50	2.00-2.50	61-67	20.00	3.00-4.00	79-86
6.00	1.50-2.80	60-73	22.00	3.00-4.00	80-84
6.50	2.00-2.50	64-70	24.00	4.00	81
7.00	2.00-3.15	67-72	25.00	3.00-4.00	81-85
7.50	2.00-3.00	62-63	27.00	4.00	83
8.00	2.00-3.15	69-74	28.00	4.00	83
8.50	2.00-2.50	73-77	30.00	3.00-4.00	85-87
9.00	2.00-3.15	69-79	35.00	4.00-5.00	83-86
10.00	2.00-3.15	73-80	40.00	4.00	89
11.00	2.80-3.15	75-85	45.00	4.00	90
12.00	2.50-4.00	71-84

L Mesh - Harp自清洁筛网孔径和金属丝直径

表5: 孔径和线径的组合 (L目)

孔径 (mm)	线径 (mm)	开放区域 (%)	孔径 (mm)	线径 (mm)	开放区域 (%)
4	2	-	12	2	-
5	2	-	12	5	-
5	2.34	-	12.7	3.05	-
5	2.5	-	12.7	3.43	-
5	3.15	-	12.7	3.76	-
6	4	-	15.88	4.11	-
6.35	2.67	-	16	6	-
8	2	-	22.4	8	-
9.53	3.05	-	25	8	-
10	2	-	-	-	-

条带类型

为了适应各种工作条件和筛选要求，我们开发了用于自清洁筛网的各种条带结构。 下面的真实图像清楚地展示了每种条带类型的连接方法。

用聚氨酯带支撑

支持金属线带

支持金属线带

支持金属线带

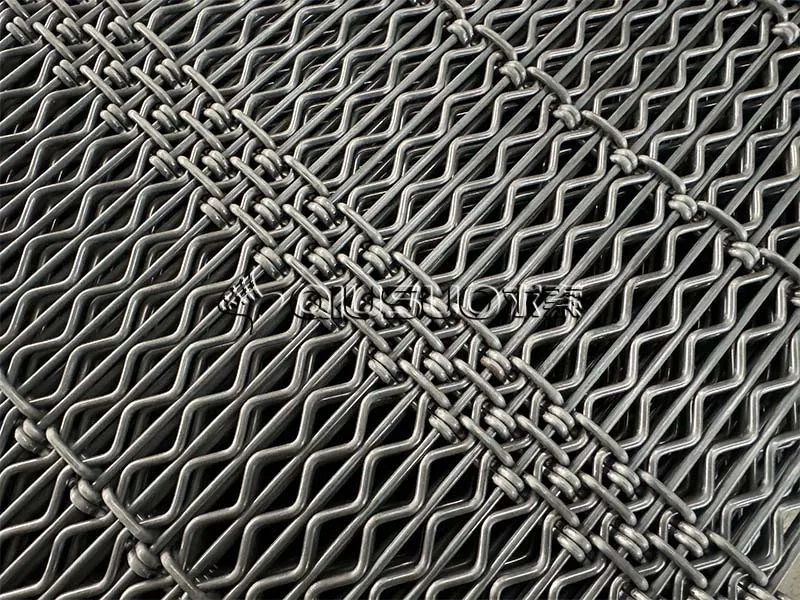

产品展示

通过我们真实的客户订购产品展示案例，您可以深入了解我们优秀的产品质量和工艺，感受我们自清洁筛网的质量和能力。
