Решения сетки экрана бутары-средства массовой информации скрининга проектированные для различных условий труда

Бутары сетки экрана, Также названный ситами троммеля, цилиндрические экраны которые служат как компонент скрининга ядра оборудования экрана троммеля. Они используются для сортировки частиц, удаления примесей и процессов предварительной обработки. Вращающийся барабан устанавливается под небольшим наклоном. Материал подается в верхнюю часть троммеля. По мере вращения более мелкие частицы проходят через отверстия в сетке экрана, в то время как более крупные частицы сохраняются и продолжают перемещаться по сетке экрана.

Основанный на меняя эксплуатационных требованиях и материальных характеристиках, КИУСУО предлагает широкий диапазон сетки экрана бутары печатает в различных материалах и структурах. Эти продукты обеспечивают отличные характеристики скрининга, износостойкость и совместимость, эффективно повышая эффективность скрининга и продлевая срок службы оборудования.

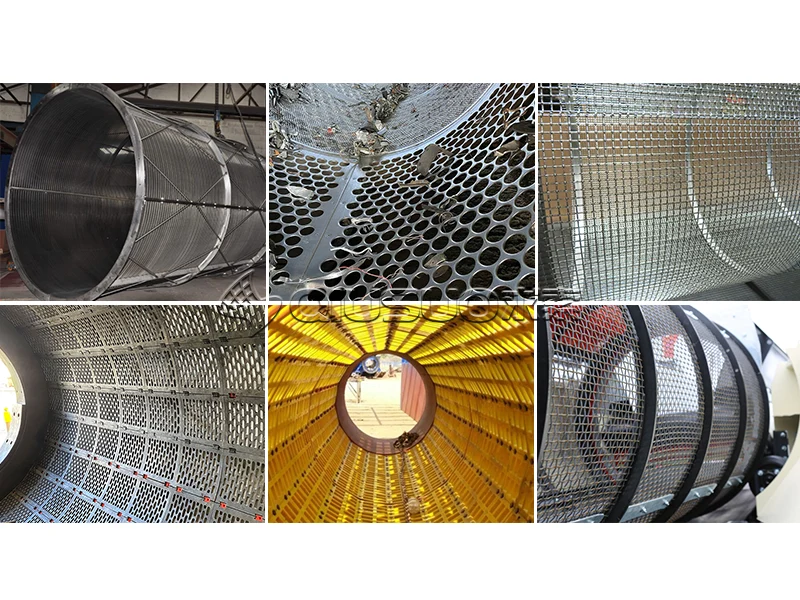

Trommel screen meshes in various materials and aperture configurations

Типы Сетки Экрана

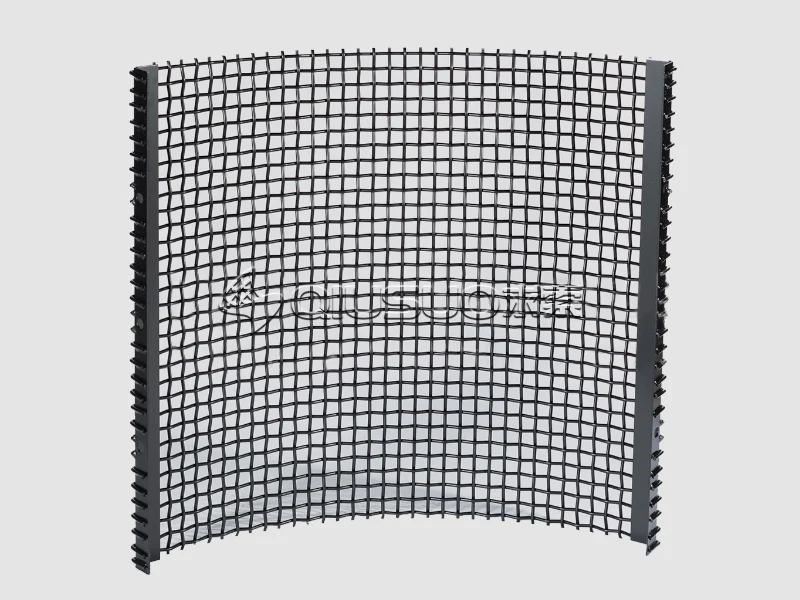

Woven wire trommel screen sample display

Сплетенный экран бутары провода

Изготовленный от высокопрочных проводов металла сплетенных в сетку, он предлагает главную структурную гибкость и высокую открытую местность. Кривизна и размеры могут быть настроены в соответствии с конфигурациями троммеля.

Материалы: Высокопрочный провод углерода стальной, провод весны стальной, и провод нержавеющей стали.
Типы плетения: Двойной обжим, промежуточный обжим, обжим с плоским верхом и обжим замка.
Типы сетки: Квадратная сетка, прямоугольная сетка с прорезями и сверхдлинная сетка с прорезями.
Диаметр проволоки: 1,2-12,7 мм.
Размер диафрагмы: 1,6 мм-150 мм.
Преимущества и особенности: Высокая открытая местность, легкий, простой в обработке и простой в замене.
Приложения: Подходит для сухих материалов и мелких и средних частиц, таких как руда, заполнитель и угольный шлак.

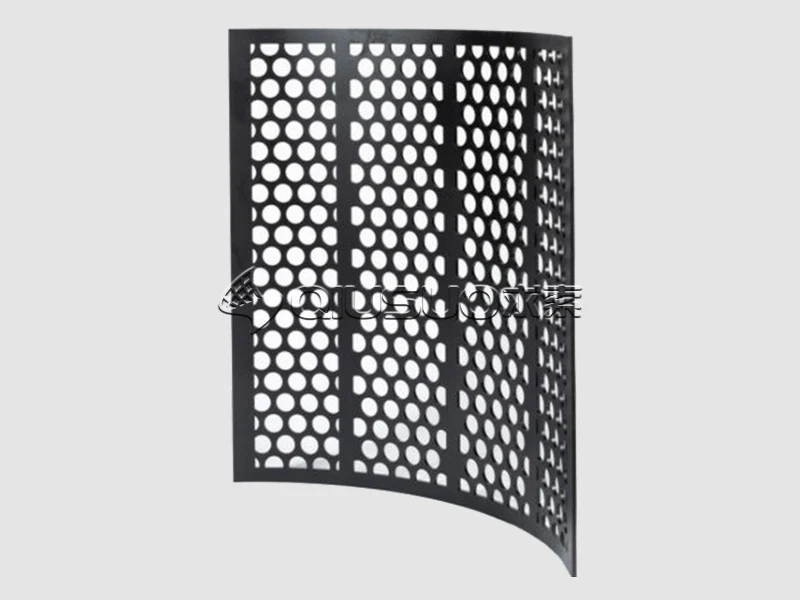

Perforated trommel screen mesh sample display

Перфорированные Бутары Экран Сетки

Изготовленный путем пробивать весь металлический лист в специфические отверстия и после этого свертывать его в цилиндрический экран или прикладывать его как покрытие поверхности плоского экрана, приводящ в крепкой и износоустойчивой структуре.

Материал: Низкоуглеродистая сталь и нержавеющая сталь.
Толщина: 0,5 мм-25 мм
Диафрагма: 0,5 мм-150 мм.
Типы диафрагмы: Квадратные, круглые, щелевые и удлиненные.
Преимущества: Высокая жесткость, устойчивость к деформации, подходит для тяжелых условий эксплуатации.
Приложения: Скрининг крупных материалов, таких как строительные отходы, рудное сырье и операции предварительного скрининга.

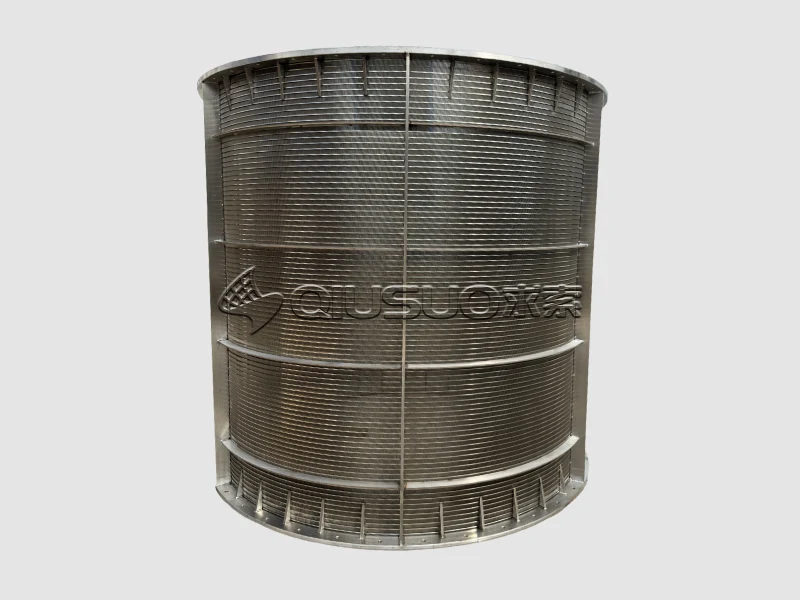

Wedge wire trommel screen mesh sample display

Клин Провода Бутары Экран Сетки

Изготовлен путем сварки V-образных клиновых проволок для поддержки стержней, обеспечивая непрерывную структуру паза с исключительной текучей материей и защитой от засорения.

Материальная конфигурация: Нержавеющая сталь 304, 316L, etc.
Преимущества и особенности: Высокая точность паза, защита от засорения, высокая прочность и простота очистки.
Сценарий применения: Точный скрининг, разъединение тверд-жидкости, системы циркуляции воды стирки песка, шуги деватеринг, етк.

Polyurethane trommel screen sample display

Экран бутары полиуретана

Изготовленный из полиуретанового материала через литье, он обладает отличной эластичностью и износостойкостью; доступен как в модульном, так и в цельнолитом исполнении.

Материал: Полиуретановая и встроенная стальная рама
Толщина: 20 мм-50 мм
Типы диафрагмы: Квадрат, слот, эллиптический, прямоугольный, и другие варианты доступные.
Диафрагма: 2,5 мм-130 мм.
Ключевые преимущества: Износостойкий и устойчивый к засорению, низкий уровень шума и сильная способность к самоочистке.
Приложения: Системы скрининга для материалов с высокой влажностью, высокой вязкостью или там, где требуется стабильная работа, например, промывка и обезвоживание песка.
Способы подключения: Болтовое соединение, герметичная установка, защелкивающееся и т. д.

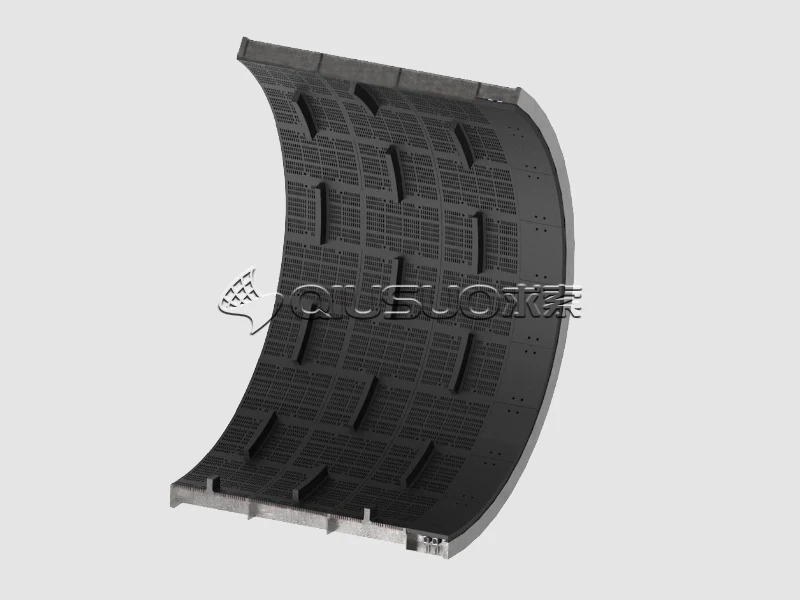

Rubber trommel screen mesh sample display

Резиновый экран бутары

Изготовленный из износостойких резиновых композитных материалов, он обеспечивает отличную амортизацию и ударопрочность.

Материальная толщина: Толщина сетки сита для тяжелых условий эксплуатации до 35 мм.
Типы перфорации: Типы перфорации:
Диафрагма: 4 мм-125 мм.
Процент открытой площади: 35%-45%.
Ключевые преимущества: Ударопрочность, эффективное шумоподавление и пригодность для тяжелых условий эксплуатации.
Приложения: Скрининг грубой частицы, обработка угля, пост-задавливая регуляция руды, етк.
Общие структуры: Цельный литой тип и винтовой фиксированный тип.

Дисплей продукта

Путем демонстрировать наши продукты в реальных применениях, вы можете приобрести более глубокое понимание наших высших качества продукции и мастерства, и оцениваете качество нашей сетки экрана бутары.

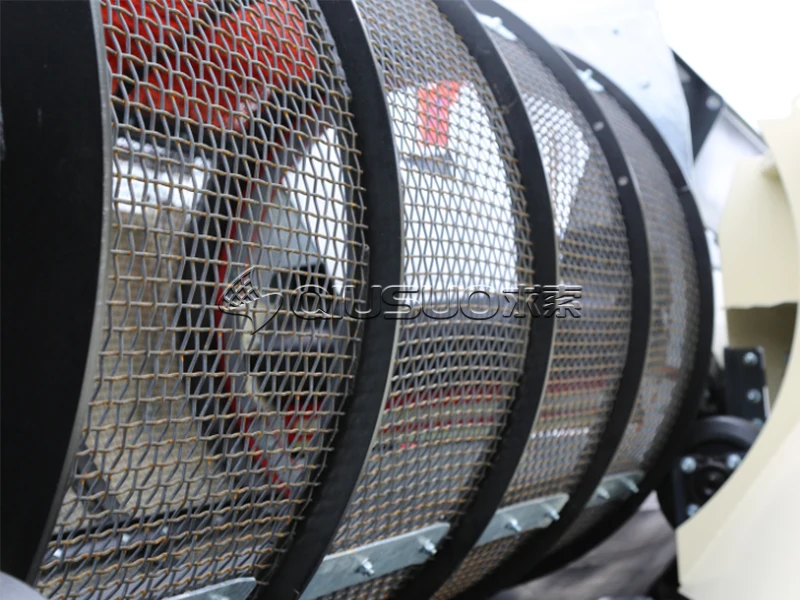

Woven wire trommel screen mesh installed on equipment

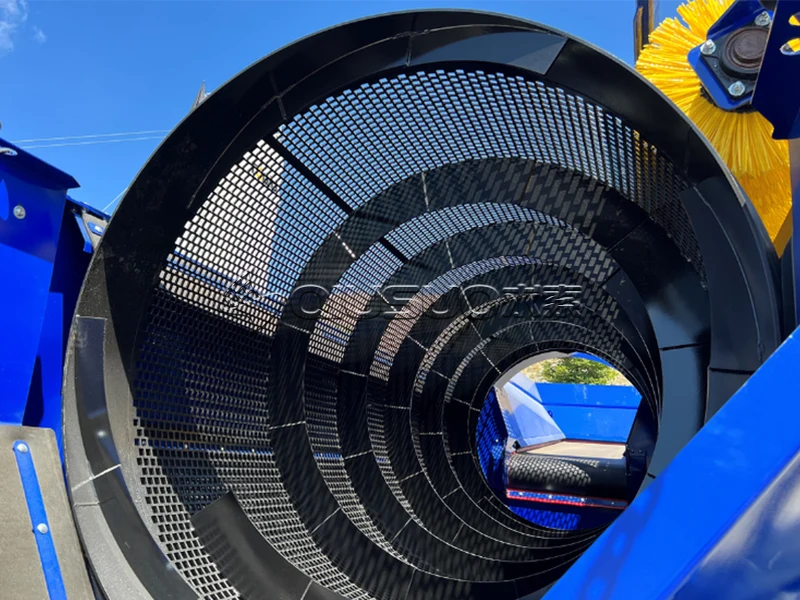

Perforated trommel screen mesh installed on equipment

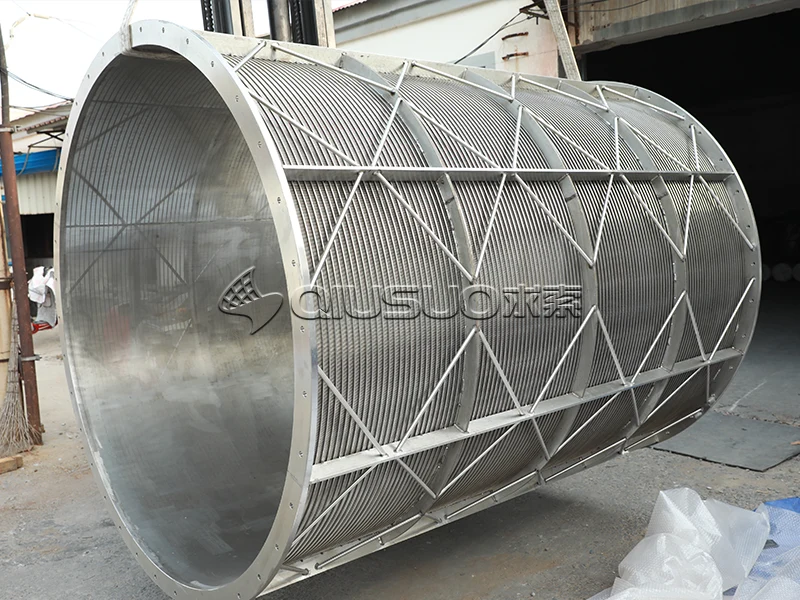

Finished wedge wire trommel screen mesh placed on the ground

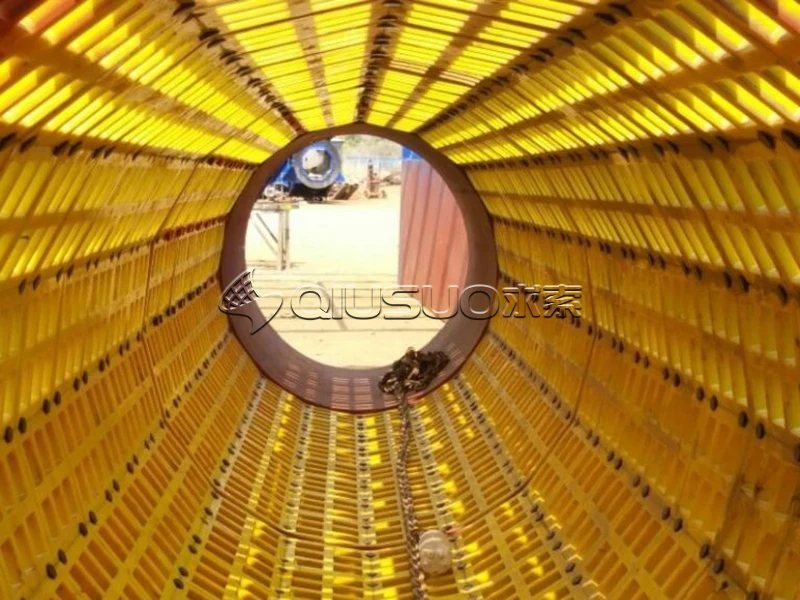

Internal view of polyurethane trommel screen mesh in trommel screen

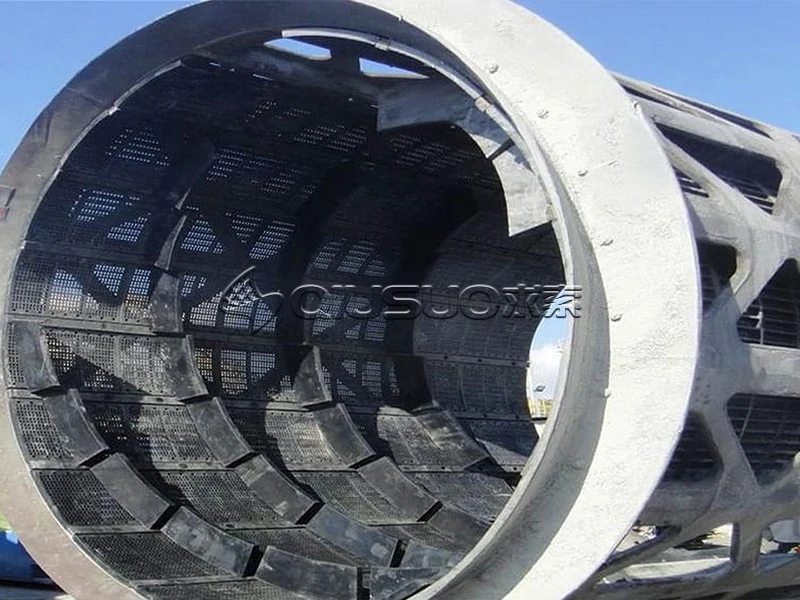

Rubber trommel screen mesh for trommel screen installed on equipment

Факторы влияющие на эффективность скрининга

Экраны бутары типично работают на уклоне 5 °, предлагая регулируемый угол скрининга который позволяет операторам доработать параметры основанные на материальном типе и содержании влаги. Сухие материалы, такие как песок, могут быть обработаны под более крутым углом для более быстрого разделения, тогда как более влажные материалы требуют меньшего угла и более длительного времени пребывания для достижения оптимальных результатов.

Диафрагма

Эффективность сетки экрана зависит от того, насколько меньше частица относительно отверстия сетки. По сравнению со значительно меньшими частицами, те, которые примерно в половину размера отверстия сетки (частицы близкого размера), имеют меньшую вероятность прохождения. Размер троммеля влияет на эффективность скрининга. Более длинный троммель обеспечивает увеличенное время пребывания, улучшая разделение, особенно для влажных и липких материалов.

Скорость вращения

Эффективность скрининга увеличивается со скоростью вращения, достигая максимума примерно на 50-60% от критической скорости. За этим порогом эффективность резко снижается из-за продолжающегося прилипания материала к сетке экрана. При 75% критической скорости чрезмерное перемешивание приводит к тому, что материал рассеивается в воздухе, тем самым препятствуя эффективному скринингу. Чрезвычайно низкие скорости уменьшают акробатику и высоту падения, тем самым ограничивая пропускную способность.

Скорость материала

Наклон троммеля в сочетании с его диаметром и скоростью вращения определяет скорость движения материала и время пребывания. Более низкий наклон увеличивает вероятность прохождения частиц меньшего размера, поскольку они подвергаются воздействию отверстия сетки в течение более длительного времени, тем самым повышая эффективность.

Применения

Карьеры (например, гранит): Используется для сортировки камня по размеру и для отделения почвы и каменной пыли.
Гравийные участки (например, кварцевый песок): Используется для разделения песка и гравия.
Угольная промышленность (например, угольная промышленность): Используется для разделения кускового угля, угольных мелкочастиц и для промывки угля.
Химическая и перерабатывающая промышленность: Используется для сортировки больших и малых комков и для разделения порошкообразных материалов.
Строительство: Используется на объектах по переработке отходов строительства и сноса для разделения и сортировки различных типов материалов, таких как бетон, дерево и заполнители.
Управление твердыми бытовыми отходами: Используется в сортировочных установках для отделения перерабатываемых материалов от потоков неперерабатываемых отходов.
Компостирование: В компостных установках грохоты используются для сортировки и разделения компостных материалов по размеру, что облегчает производство высококачественного компоста.
Обработка биомассы: Сетки Trommel используются в объектах по переработке биомассы для скрининга и разделения древесной щепы, мульчи и других материалов биомассы.
Скрининг почвы: Экраны бутары использованы в проектах скрининга и восстановления почвы для того чтобы извлечь утесы, мусор, и другие загрязняющие елементы от почвы.
Очистка сточных вод: В очистных сооружениях для сточных вод барабанные экраны используются для удаления крупных твердых частиц и мусора из поступающих сточных вод перед дальнейшей обработкой. Это помогает защитить нижестоящие оборудование и процессы от повреждений и засорения.
