Pantallas de admisión de alambre de cuña: tipo T, tipo I, tipo tambor y otros

Tipos de pantalla de admisión

Suministramos diferentes tipos de pantallas de admisión para satisfacer diferentes condiciones de trabajo y sistemas de tuberías. Los cables de perfil, las aberturas de ranura, los tamaños de pantalla y los tipos de brida son todos flexibles y personalizables.

Aquí hay cuatro tipos principales de pantallas de admisión. Puedes revisar el Comparación de cuatro tipos de pantallas de admisión Para decidir cuál es mejor para ti.

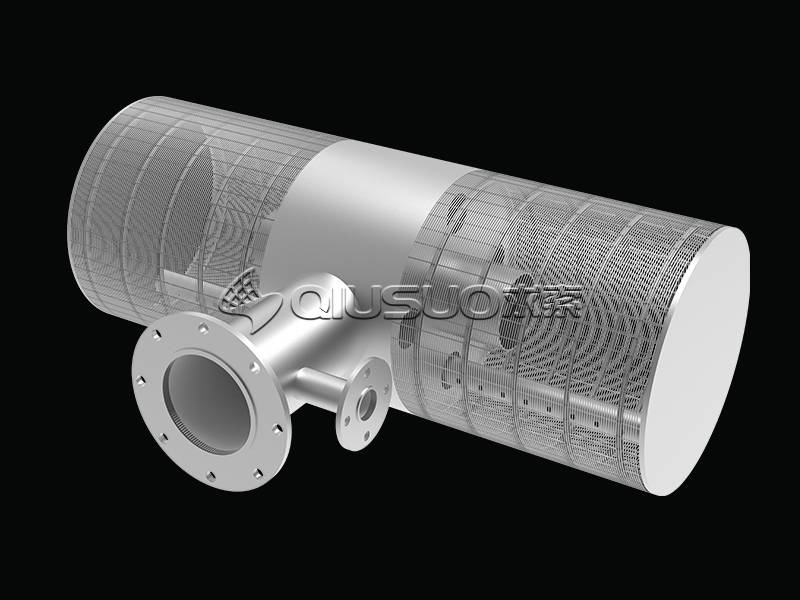

Tipo T

Tipo I

Tipo de tambor

Tipo de tubería pequeña

Especificaciones

• Material: acero inoxidable 304/316, acero dúplex 2205, acero Super dúplex 2507, y otros
• Tamaño de la ranura: varía de 0,1mm a 10mm (0.004 "a 0,4") y 3mm (0,12 ") es el más común.
• Diámetro de la pantalla: 25mm a 1500mm
• Tamaños de alambre de cuña: 1 × 2mm, 1,5 × 2,5mm, 2 × 3mm, 2 × 4mm, 3 × 5mm
• Tamaños de varilla de soporte: 2 × 3mm, 3 × 5mm, D5 mm, D6 mm, D8 mm, D10 mm

Notas:

• La lista de gráficos es para referencia. Los productos finales se confirmarán según sus dibujos de diseño o nuestros dibujos sugeridos.
• Más cables de perfiles, aberturas de ranura, tamaños de pantalla, tipos de brida están disponibles
• Más tamaños de salida y geometría general de la pantalla se pueden adaptar a su aplicación, y las opciones de riel de guía disponibles para pantallas con sistema de recuperación
• La tubería de entrada de lavado a contracorriente de Airburst se muestra como referencia, el tamaño u orientación se adaptará al diseño del sitio

Características y beneficios

• Lavado a contracorriente
  Se puede suministrar un sistema de lavado de negros de ráfaga de aire como parte del diseño de la pantalla de admisión pasiva para eliminar los desechos acumulados de la superficie de la pantalla.
• Bajo mantenimiento
  Gracias a los cables de perfiles Vee que no se conectan, las pantallas de admisión son un excelente dispositivo pasivo que es de fácil limpieza y no tienen partes móviles para permitir una fabricación eficiente y eficaz con poco o ningún mantenimiento.
• Flujo máximo de agua
  Las ranuras continuas son una caída de presión mínima. Y los cables de superficie en forma de V permiten que la pantalla de admisión tenga un área abierta grande, la obstrucción mínima y el flujo de agua máximo.
• Personalización
  Múltiples diseños y configuraciones se adaptan a profundidades profundas a poco profundas.
  Pantallas de admisión T, pantallas de admisión tipo I, pantallas de admisión a medias, pantallas de admisión de tambor, pantalla de admisión de tubería pequeña, pantalla de admisión de panel plano con tamaños puntiagudos, ranuras, grado de material, bridas de conexión son compatibles.
• Materiales finos
  Nuestros materiales están en línea con los estándares internacionales, gran fábrica de acero que fabrica resistencia a la corrosión fina y vida duradera.
• Animales que cuidan
  Las pantallas de admisión se consideran la primera protección del sistema de admisión para mantener seguros a los peces y proteger las bombas y turbinas de los desechos dañinos. Son eficientes y ambientalmente seguros.
• Lavado a contracorriente
  Se puede suministrar un sistema de lavado de negros de ráfaga de aire como parte del diseño de la pantalla de admisión pasiva para eliminar los desechos acumulados de la superficie de la pantalla.
• Bajo mantenimiento
  Gracias a los cables de perfiles Vee que no se conectan, las pantallas de admisión son un excelente dispositivo pasivo que es fácil de limpiar y no tiene partes móviles para permitir una fabricación eficiente y efectiva con poco o ningún mantenimiento.
• Flujo máximo de agua
  Las ranuras continuas son caídas de presión mínimas. Y los cables de superficie en forma de V permiten que la pantalla de admisión tenga un área abierta grande, la obstrucción mínima y el flujo máximo de agua.
• Personalización
  Múltiples diseños y configuraciones se adaptan a profundidades profundas a poco profundas. Pantallas de admisión T, pantallas de admisión tipo I, pantallas de admisión a medias, pantallas de admisión de tambor, pantalla de admisión de tubería pequeña, pantalla de admisión de panel plano con tamaños puntiagudos, ranuras, grado de material, bridas de conexión son compatibles.
• Materiales finos
  Nuestros materiales están en línea con los estándares internacionales, fabricación de grandes fábricas de acero, resistencia a la corrosión fina y vida duradera.
• Animales que cuidan
  Las pantallas de admisión se consideran la primera protección de los sistemas de admisión para mantener seguros a los peces y proteger las bombas y turbinas de los desechos dañinos. Son eficientes y ambientalmente seguros.

Aplicaciones

Las pantallas de admisión proporcionan una extracción continua de agua de ríos, lagos, presas y océanos.

Son ampliamente utilizados en las siguientes industrias:

• Suministro de agua municipal
• Plantas de tratamiento de agua
• Plantas de GNL
• Desalación
• Papel y pulpa
• Molinos de azúcar
• Plantas de energía nuclear
